Вальцовочный станок четырехвалковый гидравлический 4R HSS 20-280

  SAHINLER  (Турция)

Нужны специальные условия? Запросить цену!

Хотите растянуть платеж? Купить в кредит/лизинг

ПОЛУЧИТЕ БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ

Получить консультацию менеджера
  • Описание
    • Array ( [ID] => 3776 [IBLOCK_ID] => 147 [NAME] => Технические характеритики [ACTIVE] => Y [SORT] => 190 [CODE] => tech [DEFAULT_VALUE] => Array ( [TEXT] => Array [TYPE] => HTML ) [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => HTML [USER_TYPE_SETTINGS] => Array ( [height] => 200 ) [HINT] => [~NAME] => Технические характеритики [~DEFAULT_VALUE] => Array ( [TEXT] => Array [TYPE] => HTML ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => Array ( [TEXT] => a:2:{s:4:"TEXT";s:1915:"<table border="1" cellspacing="0" cellpadding="0"> <tbody> <tr> <td> <p> Рабочая длина </p> </td> <td colspan="2"> <p style="text-align: center;"> 2050 мм </p> </td> </tr> <tr> <td rowspan="4"> <p>   </p> <p> Макс. толщина при 24 кг/мм² </p> <p>   </p> </td> <td style="text-align: center;"> <p> 1,5D предподгиб </p> </td> <td style="text-align: center;"> <p> 12 мм </p> </td> </tr> <tr> <td style="text-align: center;"> <p> 1,5D гибка </p> </td> <td style="text-align: center;"> <p> 16 мм </p> </td> </tr> <tr> <td style="text-align: center;"> <p> 5D предподгиб </p> </td> <td style="text-align: center;"> <p> 16 мм </p> </td> </tr> <tr> <td style="text-align: center;"> <p> 5D гибка </p> </td> <td style="text-align: center;"> <p> 20 мм </p> </td> </tr> <tr> <td> <p> Диаметр верхнего вала </p> </td> <td colspan="2"> <p style="text-align: center;"> 280 мм </p> </td> </tr> <tr> <td> <p> Диаметр гибочного вала </p> </td> <td colspan="2"> <p style="text-align: center;"> 220 мм </p> </td> </tr> <tr> <td> <p> Мощность </p> </td> <td colspan="2"> <p style="text-align: center;"> 16,5 кВт </p> </td> </tr> <tr> <td> <p> Скорость гибки </p> </td> <td colspan="2"> <p style="text-align: center;"> 1,5-5 м/мин </p> </td> </tr> <tr> <td style="text-align: center;"> <p> Габаритные размеры (ДхШхВ) </p> </td> <td colspan="2" style="text-align: center;"> <p> 4850х1700х1850 мм </p> </td> </tr> <tr> <td> <p> Вес </p> </td> <td colspan="2"> <p style="text-align: center;"> 8550 кг </p> </td> </tr> </tbody> </table>";s:4:"TYPE";s:4:"HTML";} [TYPE] => TEXT ) [PROPERTY_VALUE_ID] => 268896 [DESCRIPTION] => [~VALUE] => Array ( [TEXT] => a:2:{s:4:"TEXT";s:1915:"

    Рабочая длина

    2050 мм



    Макс. толщина при 24 кг/мм²



    1,5D предподгиб

    12 мм

    1,5D гибка

    16 мм

    5D предподгиб

    16 мм

    5D гибка

    20 мм

    Диаметр верхнего вала

    280 мм

    Диаметр гибочного вала

    220 мм

    Мощность

    16,5 кВт

    Скорость гибки

    1,5-5 м/мин

    Габаритные размеры (ДхШхВ)

    4850х1700х1850 мм

    Вес

    8550 кг

    ";s:4:"TYPE";s:4:"HTML";} [TYPE] => TEXT ) [~DESCRIPTION] => [DISPLAY_VALUE] => a:2:{s:4:"TEXT";s:1915:"<table border="1" cellspacing="0" cellpadding="0">
    <tbody>
    <tr>
        <td>
            <p>
                 Рабочая длина
            </p>
        </td>
        <td colspan="2">
            <p style="text-align: center;">
                 2050 мм
            </p>
        </td>
    </tr>
    <tr>
        <td rowspan="4">
            <p>

            </p>
            <p>
                 Макс. толщина при 24 кг/мм²
            </p>
            <p>

            </p>
        </td>
        <td style="text-align: center;">
            <p>
                 1,5D предподгиб
            </p>
        </td>
        <td style="text-align: center;">
            <p>
                 12 мм
            </p>
        </td>
    </tr>
    <tr>
        <td style="text-align: center;">
            <p>
                 1,5D гибка
            </p>
        </td>
        <td style="text-align: center;">
            <p>
                 16 мм
            </p>
        </td>
    </tr>
    <tr>
        <td style="text-align: center;">
            <p>
                 5D предподгиб
            </p>
        </td>
        <td style="text-align: center;">
            <p>
                 16 мм
            </p>
        </td>
    </tr>
    <tr>
        <td style="text-align: center;">
            <p>
                 5D гибка
            </p>
        </td>
        <td style="text-align: center;">
            <p>
                 20 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диаметр верхнего вала
            </p>
        </td>
        <td colspan="2">
            <p style="text-align: center;">
                 280 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диаметр гибочного вала
            </p>
        </td>
        <td colspan="2">
            <p style="text-align: center;">
                 220 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Мощность
            </p>
        </td>
        <td colspan="2">
            <p style="text-align: center;">
                 16,5 кВт
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Скорость гибки
            </p>
        </td>
        <td colspan="2">
            <p style="text-align: center;">
                 1,5-5 м/мин
            </p>
        </td>
    </tr>
    <tr>
        <td style="text-align: center;">
            <p>
                 Габаритные размеры (ДхШхВ)
            </p>
        </td>
        <td colspan="2" style="text-align: center;">
            <p>
                 4850х1700х1850 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Вес
            </p>
        </td>
        <td colspan="2">
            <p style="text-align: center;">
                 8550 кг
            </p>
        </td>
    </tr>
    </tbody>
    </table>";s:4:"TYPE";s:4:"HTML";} )
  • Технические характеристики

Четырёхвалковые машины 4R HSS позволяют производить подгибку листа с минимальными прямыми участками. Лист зажимается между верхними и нижним валами. Верхний вал зафиксирован, нижний перемещается в вертикальном направлении для настройки на нужную толщину и поджатия листа. Три независимых гидравлических двигателя на верхнем и боковых валах. Высококачественные линейные направляющие. 4-х валковый станок удобен в работе благодаря возможности подгибки листа с двух сторон без переустановки. Настройка на необходимый радиус гибки осуществляется за счет перемещений боковых валов.
Гидравлические вальцы Sahinler 4R HSS – профессиональное оборудование для производства круглых и конических резервуаров, заготовок для фасонных частей, радиусных изделий. Закалённые валы обеспечивают надёжность и долгий срок службы, а удобная система боковой разгрузки – высокую производительность станка.

 Отличительные характеристики:

  • Гидравлическое позиционирование нижнего прижимного валка;
  • Два поперечных валка с двойным прижимным действием, нижние прижимные и поперечные валки оснащены системой балансировки, обеспечивающей идеальную параллельность и высокое качество;
  • Гидравлический привод верхних валков с редукторным приводом, оснащенный системой защиты от перегрузки;
  • Поршневой механизм перемещения поперечных валков;
  • Цифровые дисплеи для установки положения валков;
  • Гидравлическая откидная опора для облегчения снятия цилиндра;
  • Все органы управления удобно расположены на отдельной панели;
  • Тяжелая стальная сварная несущая рама, термообработанная для снятия напряжений;
  • Валки с индукционной закалкой выполнены из кованой углеродистой стали с высокой прочностью на растяжение, подвергнуты термообработке и прошли неразрушающий структурный контроль;
  • Для специальных типов работ имеются валки со шлифованной поверхностью;
  • Устройство для конической гибки;
  • Гидравлические компоненты (двигатель, насосный агрегат, клапаны высокого давления, электромагнитные клапаны, датчик уровня масла и т.п.) фирм Rexroth, Bosch, Parker;

  • Система аварийного отключения: проволочный барьер безопасности вокруг машины и кнопка аварийного останова;

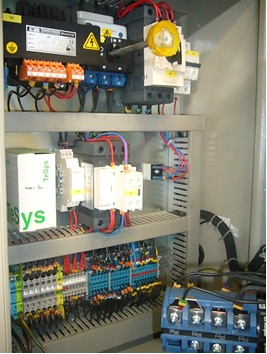

  • Электрооборудование: Telemechanique, Siemens;


  • Двухскоростная система, управляемая с независимой консоли;
  • Станок изготовлен в соответствии с директивами по технике безопасности ЕС (маркировка "СЕ").
Применение:


Комплектация:



Стандартная комплектация:

  • Стальная сварная рама
  • Перемещение нижнего и боковых валков осуществляется при помощи гидроцилиндров
  • Верхний и боковые валы приводится в движение гидромотором с планетарным редуктором (3 независимых двигателя на валы)
  • Откидная опора верхнего валка перемещается гидроцилиндром
  • 3 цифровых датчика отслеживающих линейное перемещение валов
  • Гидравлическая система синхронизации хода гидроцилиндров
  • Передвижной пульт управления
  • Стальные валы прошедшие закалку ТВЧ, кованные и катанные, сертифицированные в соответствие со стандартом SAE 1050 (СК 50)
  • Устройство для конической гибки
  • Система защиты от перегрузки
  • Гибочная способность приведена для стали с пределом текучести 260 Н/мм2
  • Станок оборудован централизованной системой смазки
Дополнительная комплектация:

  • Автоматизация с NC или CNC управлением
  • Верхняя и боковые гидравлические поддержки листа большого диаметра
  • Гидравлическая система извлечения готового изделия
  • Система плавного изменения скорости
  • Электронная система синхронизации хода гидроцилиндров
  • Система компенсации при прокатке изделия со сварным швом
Описание стандартной комплектации:

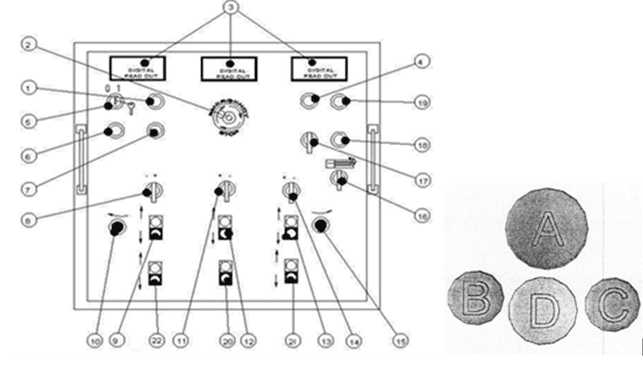

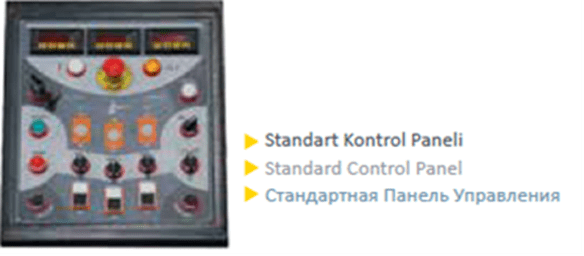

Пульт управления


  1. Индикатор включения питания – когда питание включено, станок готов к запуску.
  2. Аварийная остановка.
  3. Цифровое устройство для валов B-C-D.
  4. Кнопка сброса – для сброса системы PLC после аварийной остановки.
  5. Переключатель включения питания с ключом безопасности  - когда станок не используется, извлеките ключ во избежание несанкционированной операции кнопки запуска.
  6. Кнопка запуска – для запуска гидравлического насоса и всех функций.
  7. Кнопка остановки – для остановки работы станка и основного двигателя, перед отключением станка.
  8. Наклон валка В – поднимает кронштейн валка и для конической гибки.
  9. Параллельность валка D кнопка вверх и вниз.
  10. Вращение валка – левое.
  11. Наклон валка D – поднимает кронштейн валка D для конической гибки.
  12. Параллельность валка D кнопка вверх и вниз.
  13. Параллельность валка С кнопка вверх и вниз.
  14. Наклон валка С кнопка вверх и вниз.
  15. Вращение валков – правое.
  16. Открытие/закрытие кронштейна – для открытия и закрытия опоры валка.
  17. Кнопка переключения режимов «медленно»/ «быстро».
  18. Индикатор температуры масла – загорается, если масло перегрелось.
  19. Лампа перегрева двигателя – в случае, если основной двигатель перегрелся, лампа загорится и главный двигатель остановится, во избежание возгорания.
  20. Кнопка подъема и опускания (опция).
  21. Кнопка правого суппорта (опция).
  22. Кнопка левого суппорта (опция).


Устройство станка:

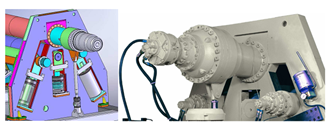

Откидной торец с гидравлическим приводом

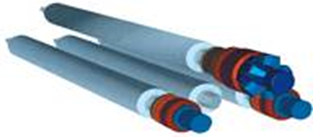

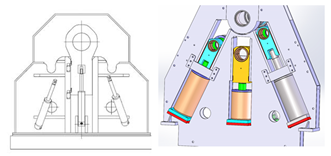

  Система силового привода - три независимых двигателя

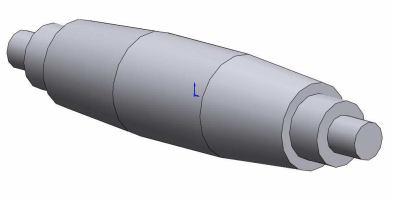

  Вал бочкообразной формы -для компенсации прогиба

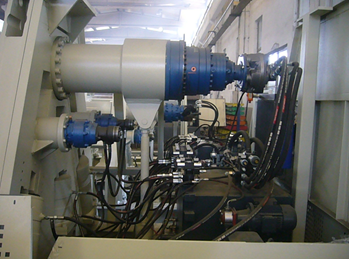

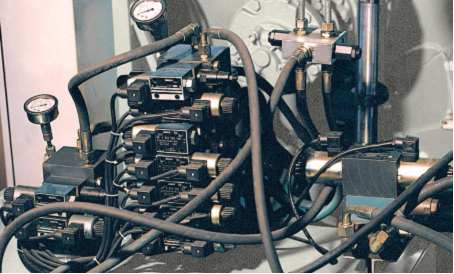

  Итальянская система гидравлических приводов

- duplomatic (Италия)
- ATOS (Италия)
- Гидравлические оборудование GROUP, MAX (Италия)
Схема централизованной системы смазки
Устройство конической гибки

Преимущества вальцев Sahinler:

  • Усилие гибки

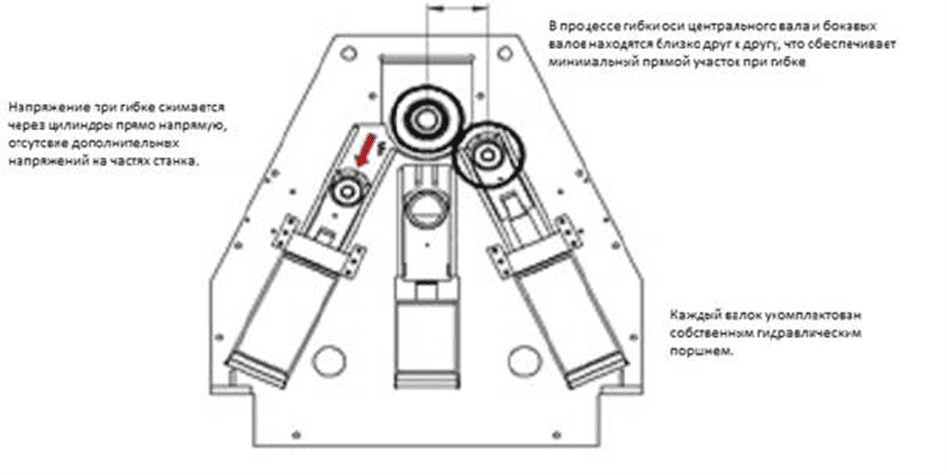

В процессе гибки листа, особенно при операции подгибки, важную роль играют боковые валки, которые гнут края к пластине. Таким образом, усилие,  применяемое к пластине, вернется обратно.  В нашей системе, усилие передается напрямую  через станину станка и распространяется в грунт и в  фундамент. Детали станка не сломаются в связи с передачей мощности в грунт. В системе качения мощность передается к меньшему поршню, в конце эта мощность передается штифту и подшипникам.

  •  Близкое расположение осевых линий

При гибке на любых вальцах остается небольшой прямой участок, но на вальцах SAHINLER 4R HSS он намного меньше, чем на аналогичных моделях конкурентов. Это становится возможным потому, что осевые линии боковых валков расположены близко к осевой линии верхнего валка в процессе операции гибки, что дает возможность значительно снизить прямой участок, получаемый при вальцовке. Оператору не требуется тратить время и прокатывать лист еще раз.

  • Отсутствие торсионного вала – гидравлическая балансировка валов
На станке 4R HSS все валки отдельно выравниваются при помощи гидравлической или электронной (применяется только на вальцах с диаметром верхнего вала от 550 мм) балансировочных системах. Параллельность валков после конической гибки выполняется при помощи гидравлической балансировочной системы, путем нажатия на кнопки на панели управления. При применении другой системы, в которой параллельность достигается с помощью торсионного вала с механической системой (используя C пружины, винты, уровень и так далее) происходит регулярная потеря времени для оператора. На валках конкурентов (система качения ) ассоциируется с торсионным валом, что создает вращение в рукоятке и в последствии на станине, более того, трубка крутящего момента сохраняет параллельность валков, во время конической гибки.


  • Станина

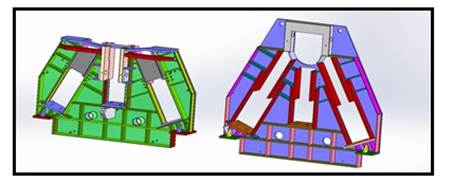

На вальцах SAHINLER серии HSS – вес станков в несколько раз больше чем на аналогичных моделях конкурентов. Станина вальцов Sahinler оснащена крепкими несущими роликами а также дополнительными наваренными ребрами жесткости, которые позволяют избежать перегрузок и поломки станка при работе. Картинка ниже.


  • Диаметр валков

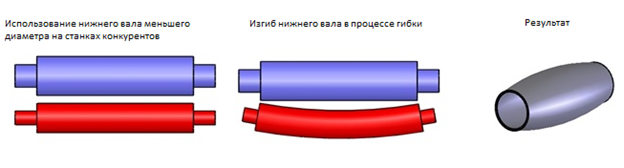

Одинаковый диаметр Верхнего и Нижнего валов.  Это важное техническое решение, если нижний вал сделать меньше верхнего, при гибке лист будет выгибаться и конечно изделие будет бочкообразной формы.  Ниже, на рисунке, показано – почему возникает такая погрешность.

Лист зажимается между верхним и нижним валами, и поэтому очень важно, чтобы напряжение на них было одинаковым. В противном случае нижний вал прогнется.

  • Материал валков

Валы изготовлены из качественной стали СК-45, сертифицированные по DIN нормам

  • Гидравлические цилиндры большего диаметра

Гидравлические цилиндры на станках SAHINLER больше станков-аналогов – это значительно облегчает процесс подгибки материала. Это позволяет станкам SAHINLER гнуть на %30 более толстый лист, с наименьшим минимальными  внутренним диаметром, в сравнении со станками конкурентов, которые используют  не линейную систему перемещения валов.

Другое преимущество валков, то, что конкуренты используют меньше киловатт мощности чем  Sahinler, тем самым, указывая на преимущества в потреблении энергии. Для того чтобы создать высококачественные станки, мы устанавливаем поршни с большими диаметрами, 3 гидравлических двигателя и планетарные коробки передач с высоким крутящим моментом, на что требуется больше мощности. Мы можем использовать меньшие киловатты, но такой мощности не будет хватать для выполнения гибки по всем вашим требованиям.



  • Приводная система

Верхний вал приводится в движение гидравлическим мотором соединенным с планетарной коробкой передач (оснащена системой защиты от перегрузок) с Боковыми  валами.

Боковые валки приводятся в движение, так как основываясь на нашем опыте, наиболее важное действие предварительной гибки выполняется на боковых валках, и поэтому приводным валкам подается питание, для того, чтобы сохранить усилие,  применяемое к точке гибки пластины. Нижний вал предназначен для зажима и перемещения пластины вперед и назад без скольжения.


Дополнительное оборудование:

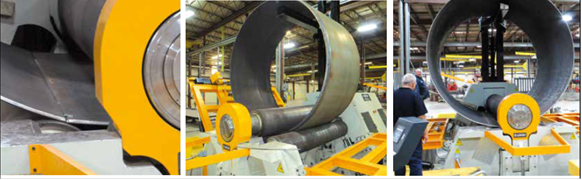

Кран и система боковой поддержки

При изгибе листа большого диаметра могут возникнуть некоторые проблемы, связанные с тем, что материал должен изгибаться по направлению к началу (см. рисунок). Через некоторое время после начала изгиба может произойти опускание заготовки под действием собственного веса, что приводит к изменению ее диаметра. Система боковой поддержки и мостовой кран служат для предотвращения подобных ситуаций.




Рабочая длина

2050 мм



Макс. толщина при 24 кг/мм²



1,5D предподгиб

12 мм

1,5D гибка

16 мм

5D предподгиб

16 мм

5D гибка

20 мм

Диаметр верхнего вала

280 мм

Диаметр гибочного вала

220 мм

Мощность

16,5 кВт

Скорость гибки

1,5-5 м/мин

Габаритные размеры (ДхШхВ)

4850х1700х1850 мм

Вес

8550 кг

Array
