Токарно-винторезный станок METAL MASTER X40100 C УЦИ

  MetalMaster

Нужны специальные условия? Запросить цену!

Хотите растянуть платеж? Купить в кредит/лизинг

ПОЛУЧИТЕ БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ

Получить консультацию менеджера
  • Описание
    • Array ( [ID] => 3776 [IBLOCK_ID] => 147 [NAME] => Технические характеритики [ACTIVE] => Y [SORT] => 190 [CODE] => tech [DEFAULT_VALUE] => Array ( [TEXT] => Array [TYPE] => HTML ) [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => HTML [USER_TYPE_SETTINGS] => Array ( [height] => 200 ) [HINT] => [~NAME] => Технические характеритики [~DEFAULT_VALUE] => Array ( [TEXT] => Array [TYPE] => HTML ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => Array ( [TEXT] => a:2:{s:4:"TEXT";s:3964:"<table border="1" cellspacing="0" cellpadding="0"> <tbody> <tr> <td> <p> Макс. диаметр над станиной   </p> </td> <td> <p> Ø 400 мм </p> </td> </tr> <tr> <td> <p> Макс. диаметр над выемкой в станине           </p> </td> <td> <p> Ø 520 мм </p> </td> </tr> <tr> <td> <p> Макс. диаметр над поперечными салазками   </p> </td> <td> <p> Ø 250 мм </p> </td> </tr> <tr> <td> <p> Расстояние между центрами   </p> </td> <td> <p> 1015 мм </p> </td> </tr> <tr> <td> <p> Диаметр отверстия шпинделя </p> </td> <td> <p> 52 мм </p> </td> </tr> <tr> <td> <p> Количество передач   </p> </td> <td> <p> 18 </p> </td> </tr> <tr> <td> <p> Диапазон скоростей шпинделя           </p> </td> <td> <p> 65-1810 об/мин </p> </td> </tr> <tr> <td> <p> Торец шпинделя          </p> </td> <td> <p> D1-5 </p> </td> </tr> <tr> <td> <p> Конус отверстия шпинделя     </p> </td> <td> <p> MT 6 </p> </td> </tr> <tr> <td> <p> Конус шпинделя задней бабки            </p> </td> <td> <p> MT 4 </p> </td> </tr> <tr> <td> <p> Макс. ход поперечных салазок           </p> </td> <td> <p> 230 мм </p> </td> </tr> <tr> <td> <p> Макс. ход верхней салазки     </p> </td> <td> <p> 120 мм </p> </td> </tr> <tr> <td> <p> Макс. ход шпинделя задней бабки      </p> </td> <td> <p> 110 мм </p> </td> </tr> <tr> <td> <p> Ширина станины          </p> </td> <td> <p> 218 мм </p> </td> </tr> <tr> <td> <p> Максимальная сечение резца </p> </td> <td> <p> 20х20 мм </p> </td> </tr> <tr> <td> <p> Автоматическая продольная подача </p> </td> <td> <p> 0,053-1,291 мм/об, 40 видов </p> </td> </tr> <tr> <td> <p> Автоматическая поперечная подача   </p> </td> <td> <p> 0,011-0,276 мм/об, 40 видов </p> </td> </tr> <tr> <td> <p> Диапазон нарезаемых метрических резьб      </p> </td> <td> <p> 0.4-7 мм/об, 32 вида </p> </td> </tr> <tr> <td> <p> Диапазон нарезаемых дюймовых резьб         </p> </td> <td> <p> 4-60 ниток/дюйм, 35 видов </p> </td> </tr> <tr> <td> <p> Диапазон нарезаемых модульных резьб        </p> </td> <td> <p> 0.4-3 M.P., 22 видов </p> </td> </tr> <tr> <td> <p> Диапазон нарезаемых питчевых резьб           </p> </td> <td> <p> 8-84 D.P., 28 видов </p> </td> </tr> <tr> <td> <p> Мощность двигателя   </p> </td> <td> <p> 2,2 кВт </p> </td> </tr> <tr> <td> <p> Напряжение питания    </p> </td> <td> <p> 380 В, 50 Гц </p> </td> </tr> <tr> <td> <p> Габаритные размеры (ДхШхВ)            </p> </td> <td> <p> 1940х820х1545 мм </p> </td> </tr> <tr> <td> <p> Вес нетто        </p> </td> <td> <p> 630 кг </p> </td> </tr> </tbody> </table>";s:4:"TYPE";s:4:"HTML";} [TYPE] => TEXT ) [PROPERTY_VALUE_ID] => 234483 [DESCRIPTION] => [~VALUE] => Array ( [TEXT] => a:2:{s:4:"TEXT";s:3964:"

    Макс. диаметр над станиной

    Ø 400 мм

    Макс. диаметр над выемкой в станине

    Ø 520 мм

    Макс. диаметр над поперечными салазками

    Ø 250 мм

    Расстояние между центрами

    1015 мм

    Диаметр отверстия шпинделя

    52 мм

    Количество передач

    18

    Диапазон скоростей шпинделя

    65-1810 об/мин

    Торец шпинделя

    D1-5

    Конус отверстия шпинделя

    MT 6

    Конус шпинделя задней бабки

    MT 4

    Макс. ход поперечных салазок

    230 мм

    Макс. ход верхней салазки

    120 мм

    Макс. ход шпинделя задней бабки

    110 мм

    Ширина станины

    218 мм

    Максимальная сечение резца

    20х20 мм

    Автоматическая продольная подача

    0,053-1,291 мм/об, 40 видов

    Автоматическая поперечная подача

    0,011-0,276 мм/об, 40 видов

    Диапазон нарезаемых метрических резьб

    0.4-7 мм/об, 32 вида

    Диапазон нарезаемых дюймовых резьб

    4-60 ниток/дюйм, 35 видов

    Диапазон нарезаемых модульных резьб

    0.4-3 M.P., 22 видов

    Диапазон нарезаемых питчевых резьб

    8-84 D.P., 28 видов

    Мощность двигателя

    2,2 кВт

    Напряжение питания

    380 В, 50 Гц

    Габаритные размеры (ДхШхВ)

    1940х820х1545 мм

    Вес нетто

    630 кг

    ";s:4:"TYPE";s:4:"HTML";} [TYPE] => TEXT ) [~DESCRIPTION] => [DISPLAY_VALUE] => a:2:{s:4:"TEXT";s:3964:"<table border="1" cellspacing="0" cellpadding="0">
    <tbody>
    <tr>
        <td>
            <p>
                 Макс. диаметр над станиной
            </p>
        </td>
        <td>
            <p>
                 Ø 400 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Макс. диаметр над выемкой в станине
            </p>
        </td>
        <td>
            <p>
                 Ø 520 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Макс. диаметр над поперечными салазками
            </p>
        </td>
        <td>
            <p>
                 Ø 250 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Расстояние между центрами
            </p>
        </td>
        <td>
            <p>
                 1015 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диаметр отверстия шпинделя
            </p>
        </td>
        <td>
            <p>
                 52 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Количество передач
            </p>
        </td>
        <td>
            <p>
                 18
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диапазон скоростей шпинделя
            </p>
        </td>
        <td>
            <p>
                 65-1810 об/мин
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Торец шпинделя
            </p>
        </td>
        <td>
            <p>
                 D1-5
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Конус отверстия шпинделя
            </p>
        </td>
        <td>
            <p>
                 MT 6
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Конус шпинделя задней бабки
            </p>
        </td>
        <td>
            <p>
                 MT 4
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Макс. ход поперечных салазок
            </p>
        </td>
        <td>
            <p>
                 230 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Макс. ход верхней салазки
            </p>
        </td>
        <td>
            <p>
                 120 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Макс. ход шпинделя задней бабки
            </p>
        </td>
        <td>
            <p>
                 110 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Ширина станины
            </p>
        </td>
        <td>
            <p>
                 218 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Максимальная сечение резца
            </p>
        </td>
        <td>
            <p>
                 20х20 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Автоматическая продольная подача
            </p>
        </td>
        <td>
            <p>
                 0,053-1,291 мм/об, 40 видов
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Автоматическая поперечная подача
            </p>
        </td>
        <td>
            <p>
                 0,011-0,276 мм/об, 40 видов
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диапазон нарезаемых метрических резьб
            </p>
        </td>
        <td>
            <p>
                 0.4-7 мм/об, 32 вида
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диапазон нарезаемых дюймовых резьб
            </p>
        </td>
        <td>
            <p>
                 4-60 ниток/дюйм, 35 видов
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диапазон нарезаемых модульных резьб
            </p>
        </td>
        <td>
            <p>
                 0.4-3 M.P., 22 видов
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диапазон нарезаемых питчевых резьб
            </p>
        </td>
        <td>
            <p>
                 8-84 D.P., 28 видов
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Мощность двигателя
            </p>
        </td>
        <td>
            <p>
                 2,2 кВт
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Напряжение питания
            </p>
        </td>
        <td>
            <p>
                 380 В, 50 Гц
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Габаритные размеры (ДхШхВ)
            </p>
        </td>
        <td>
            <p>
                 1940х820х1545 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Вес нетто
            </p>
        </td>
        <td>
            <p>
                 630 кг
            </p>
        </td>
    </tr>
    </tbody>
    </table>";s:4:"TYPE";s:4:"HTML";} )
  • Технические характеристики

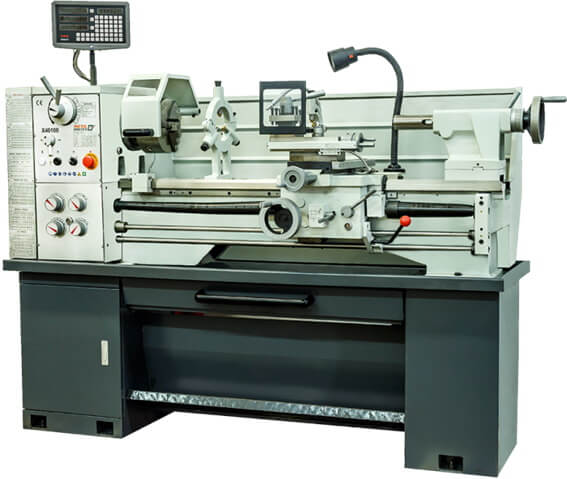

Токарно-винторезный станок Metal Master X40100 C УЦИ позволяет комплексно и качественно решать задачи связанные с обточкой цилиндрических поверхностей, нарезанием резьбы, сверлением, зенкерованием и развёртыванием отверстий. Используя рассматриваемую технику, Вы легко сможете заниматься изготовлением сложных металлических деталей, составных частей различных конструкций.

Оборудование отлично подходит для таких сфер производства, как машиностроение, приборостроение, авиастроение, строительство, а также других, где требуется качественное выполнение технологических операций.

Устройство цифровой индикации открывает большие функциональные возможности для токарной обработки. Благодаря его наличию Вы сможете добиться высокоточных показаний (отображения положения инструмента и значений измерений, а также контроль перемещения в соответствии с требуемыми значениями).

Конструктивные особенности:

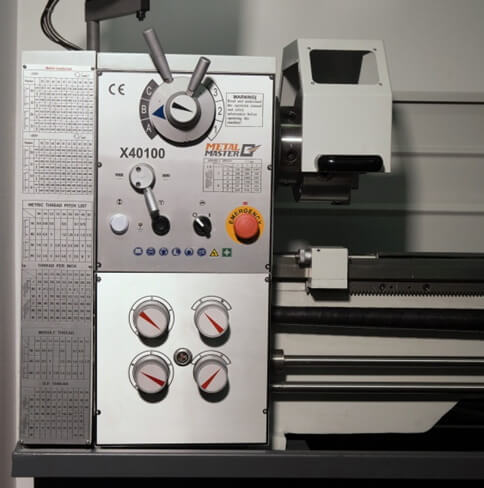

Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.

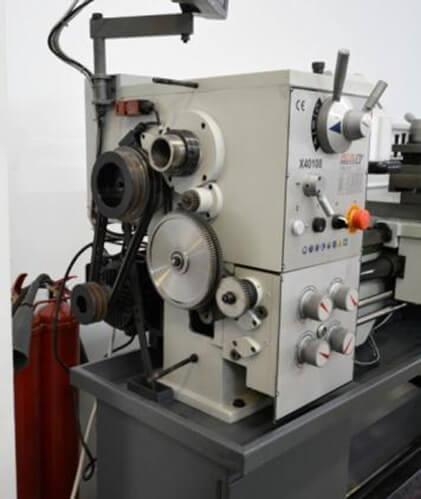

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

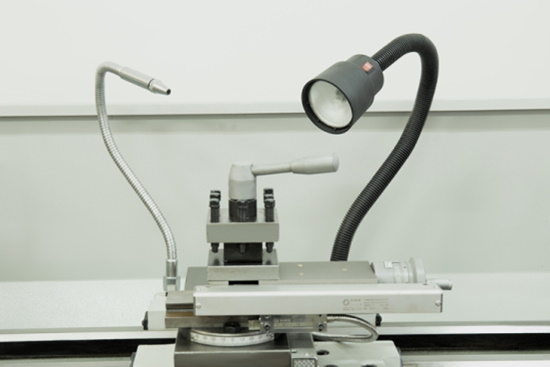

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

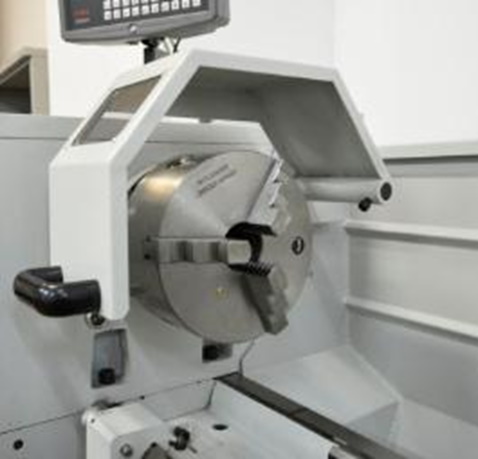

Модель оснащена трехкулачковым патроном диаметром 200 мм и эргономичной защитой со смотровым окошком.

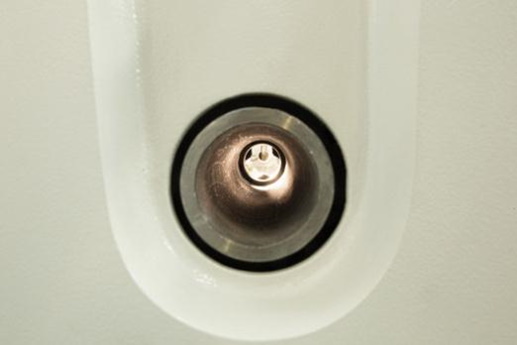

Внутренний диаметр шпинделя составляет 52 мм.

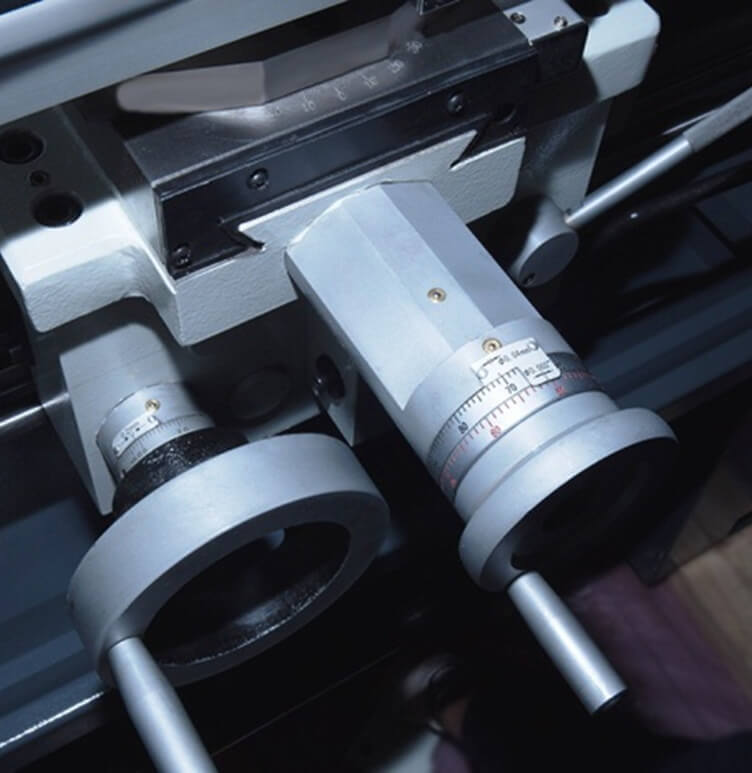

Все рукоятки оснащены четкими и удобными лимбами.

Вылет пиноли задней бабки – 110 мм.

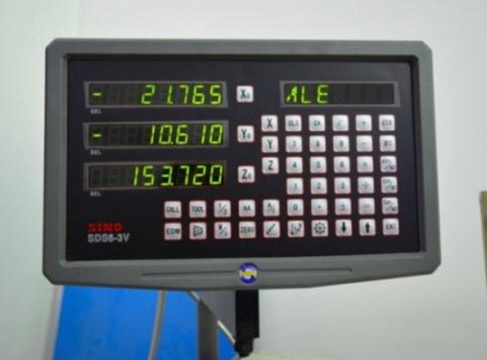

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям.

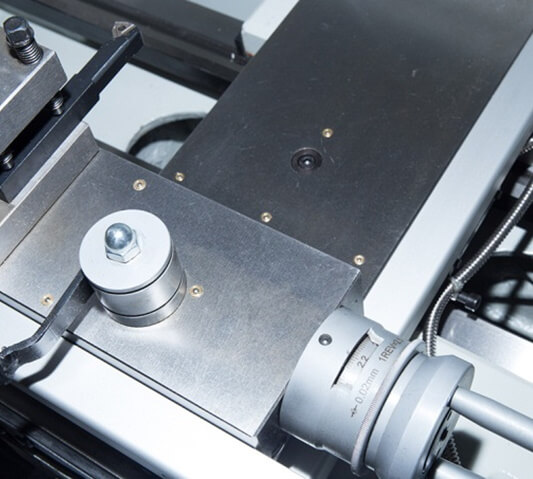

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками.

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Все подвижные части станка оснащены тавотницами.

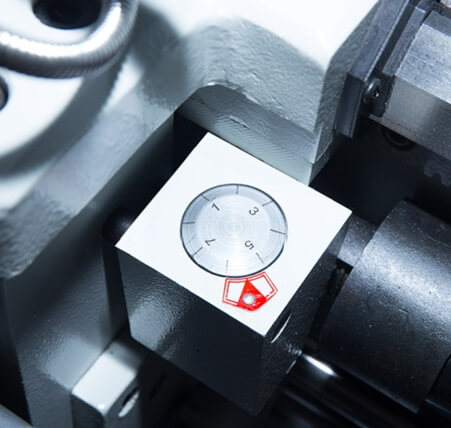

Для удобства нарезания резьбы станок оснащен 8-позиционным резьбоуказателем.

Metal Master X40100 оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.

Четырехкулачковый патрон с независимым перемещением кулачков входит в базовый комплект поставки станка.

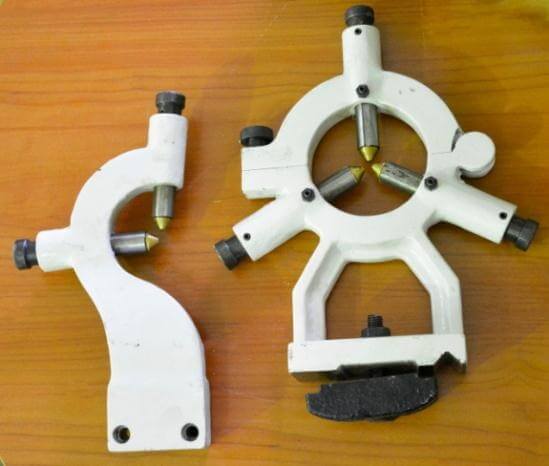

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

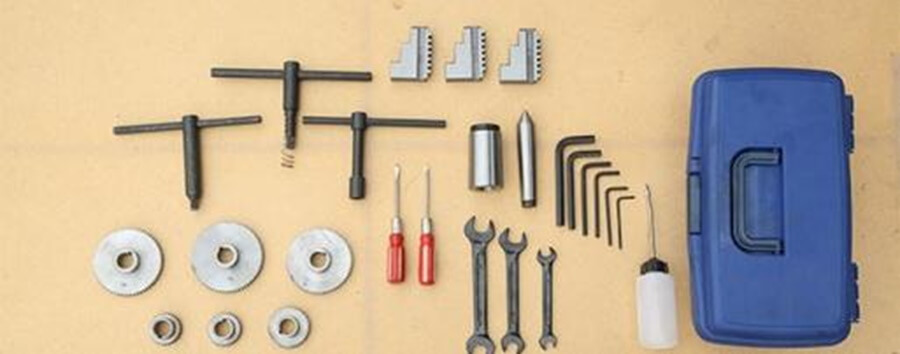

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4 и сменные шестерни для гитары.

В стандартную комплектацию станка входят:

  • Цифровой индикатор УЦИ с оптическими линейками для трех осей;
  • Система подачи СОЖ;
  • Патрон трехкулачковый 200 мм;
  • Патрон четырехкулачковый 200 мм;
  • Люнет подвижный;
  • Люнет неподвижный;
  • 2 упорных центра МК №4;
  • Переходник с МК 6 на МК 4;
  • Сменные шестерни гитары;
  • Обратные кулачки – 3 шт;
  • Кожух патрона с выключателями;
  • Защита ходового винта;
  • Шпиндельный тормоз;
  • Светильник;
  • Защитный экран резцедержателя;
  • Резьбоуказатель;
  • Четырехпозиционный резцедержатель;
  • Инструментальный ящик:
    • Масленка;
    • Ключ резцедержателя;
    • Ключ патрона;
    • 2 отвертки;
    • Набор ключей;
    • Набор шестигранников.
  • Руководство пользователя.

Макс. диаметр над станиной

Ø 400 мм

Макс. диаметр над выемкой в станине

Ø 520 мм

Макс. диаметр над поперечными салазками

Ø 250 мм

Расстояние между центрами

1015 мм

Диаметр отверстия шпинделя

52 мм

Количество передач

18

Диапазон скоростей шпинделя

65-1810 об/мин

Торец шпинделя

D1-5

Конус отверстия шпинделя

MT 6

Конус шпинделя задней бабки

MT 4

Макс. ход поперечных салазок

230 мм

Макс. ход верхней салазки

120 мм

Макс. ход шпинделя задней бабки

110 мм

Ширина станины

218 мм

Максимальная сечение резца

20х20 мм

Автоматическая продольная подача

0,053-1,291 мм/об, 40 видов

Автоматическая поперечная подача

0,011-0,276 мм/об, 40 видов

Диапазон нарезаемых метрических резьб

0.4-7 мм/об, 32 вида

Диапазон нарезаемых дюймовых резьб

4-60 ниток/дюйм, 35 видов

Диапазон нарезаемых модульных резьб

0.4-3 M.P., 22 видов

Диапазон нарезаемых питчевых резьб

8-84 D.P., 28 видов

Мощность двигателя

2,2 кВт

Напряжение питания

380 В, 50 Гц

Габаритные размеры (ДхШхВ)

1940х820х1545 мм

Вес нетто

630 кг
