Универсальный токарно-винторезный станок METAL MASTER X3075M

  MetalMaster

Нужны специальные условия? Запросить цену!

Хотите растянуть платеж? Купить в кредит/лизинг

ПОЛУЧИТЕ БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ

Получить консультацию менеджера
  • Описание
    • Array ( [ID] => 3776 [IBLOCK_ID] => 147 [NAME] => Технические характеритики [ACTIVE] => Y [SORT] => 190 [CODE] => tech [DEFAULT_VALUE] => Array ( [TEXT] => Array [TYPE] => HTML ) [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => HTML [USER_TYPE_SETTINGS] => Array ( [height] => 200 ) [HINT] => [~NAME] => Технические характеритики [~DEFAULT_VALUE] => Array ( [TEXT] => Array [TYPE] => HTML ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => Array ( [TEXT] => a:2:{s:4:"TEXT";s:3100:"<table border="1" cellspacing="0" cellpadding="0"> <tbody> <tr> <td> <p> Макс. диаметр обработки над станиной </p> </td> <td> <p> 300 мм </p> </td> </tr> <tr> <td> <p> Макс. диаметр обработки над поперечными салазками    </p> </td> <td> <p> 180 мм </p> </td> </tr> <tr> <td> <p> Расстояние между центрами </p> </td> <td> <p> 750 мм </p> </td> </tr> <tr> <td> <p> ГАП станка </p> </td> <td> <p> 150 мм </p> </td> </tr> <tr> <td> <p> Макс. диаметр над выемкой в станине (при наличии) </p> </td> <td> <p> 430 мм </p> </td> </tr> <tr> <td> <p> Диаметр 3-х кулачкового патрона </p> </td> <td> <p> 160 мм </p> </td> </tr> <tr> <td> <p> Диапазон скоростей шпинделя </p> </td> <td> <p> 65-1810 об/мин </p> </td> </tr> <tr> <td> <p> Кол-во скоростей </p> </td> <td> <p> 18 </p> </td> </tr> <tr> <td> <p> Торец шпинделя </p> </td> <td> <p> D1-4 </p> </td> </tr> <tr> <td> <p> Диаметр отверстия шпинделя </p> </td> <td> <p> 38 мм </p> </td> </tr> <tr> <td> <p> Конус отверстия шпинделя </p> </td> <td> <p> MT 5 мм </p> </td> </tr> <tr> <td> <p> Диаметр отверстия пиноли задней бабки </p> </td> <td> <p> 32 мм </p> </td> </tr> <tr> <td> <p> Макс. ход каретки </p> </td> <td> <p> 610 мм </p> </td> </tr> <tr> <td> <p> Конус пиноли задней бабки </p> </td> <td> <p> MT 3 </p> </td> </tr> <tr> <td> <p> Вылет пиноли </p> </td> <td> <p> 100 мм </p> </td> </tr> <tr> <td> <p> Макс. ход верхней салазки </p> </td> <td> <p> 75 мм </p> </td> </tr> <tr> <td> <p> Ход поперечных салазок </p> </td> <td> <p> 130 мм </p> </td> </tr> <tr> <td> <p> Автоматическая продольная подача </p> </td> <td> <p> 0,053-1,291 (40) мм/об </p> </td> </tr> <tr> <td> <p> Автоматическая поперечная подача </p> </td> <td> <p> 0,013-0,31(40) мм/об </p> </td> </tr> <tr> <td> <p> Диапазон нарезаемых метрических резьб </p> </td> <td> <p> 0,4-7 (32) мм/об </p> </td> </tr> <tr> <td> <p> Диапазон нарезаемых дюймовых резьб </p> </td> <td> <p> 4-60 (36) ниток/дюйм </p> </td> </tr> <tr> <td> <p> Макс. сечение резца </p> </td> <td> <p> 16x16 мм </p> </td> </tr> <tr> <td> <p> Питание станка </p> </td> <td> <p> 220 В, 50 Гц, 1,5 кВт </p> </td> </tr> <tr> <td> <p> Размер станка в упаковке (ДхШхВ) </p> </td> <td> <p> 1480х745х1465 мм </p> </td> </tr> <tr> <td> <p> Вес нетто </p> </td> <td> <p> 500 кг </p> </td> </tr> </tbody> </table>";s:4:"TYPE";s:4:"HTML";} [TYPE] => TEXT ) [PROPERTY_VALUE_ID] => 127129 [DESCRIPTION] => [~VALUE] => Array ( [TEXT] => a:2:{s:4:"TEXT";s:3100:"

    Макс. диаметр обработки над станиной

    300 мм

    Макс. диаметр обработки над поперечными салазками

    180 мм

    Расстояние между центрами

    750 мм

    ГАП станка

    150 мм

    Макс. диаметр над выемкой в станине (при наличии)

    430 мм

    Диаметр 3-х кулачкового патрона

    160 мм

    Диапазон скоростей шпинделя

    65-1810 об/мин

    Кол-во скоростей

    18

    Торец шпинделя

    D1-4

    Диаметр отверстия шпинделя

    38 мм

    Конус отверстия шпинделя

    MT 5 мм

    Диаметр отверстия пиноли задней бабки

    32 мм

    Макс. ход каретки

    610 мм

    Конус пиноли задней бабки

    MT 3

    Вылет пиноли

    100 мм

    Макс. ход верхней салазки

    75 мм

    Ход поперечных салазок

    130 мм

    Автоматическая продольная подача

    0,053-1,291 (40) мм/об

    Автоматическая поперечная подача

    0,013-0,31(40) мм/об

    Диапазон нарезаемых метрических резьб

    0,4-7 (32) мм/об

    Диапазон нарезаемых дюймовых резьб

    4-60 (36) ниток/дюйм

    Макс. сечение резца

    16x16 мм

    Питание станка

    220 В, 50 Гц, 1,5 кВт

    Размер станка в упаковке (ДхШхВ)

    1480х745х1465 мм

    Вес нетто

    500 кг

    ";s:4:"TYPE";s:4:"HTML";} [TYPE] => TEXT ) [~DESCRIPTION] => [DISPLAY_VALUE] => a:2:{s:4:"TEXT";s:3100:"<table border="1" cellspacing="0" cellpadding="0">
    <tbody>
    <tr>
        <td>
            <p>
                 Макс. диаметр обработки над станиной
            </p>
        </td>
        <td>
            <p>
                 300 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Макс. диаметр обработки над поперечными салазками
            </p>
        </td>
        <td>
            <p>
                 180 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Расстояние между центрами
            </p>
        </td>
        <td>
            <p>
                 750 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 ГАП станка
            </p>
        </td>
        <td>
            <p>
                 150 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Макс. диаметр над выемкой в станине (при наличии)
            </p>
        </td>
        <td>
            <p>
                 430 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диаметр 3-х кулачкового патрона
            </p>
        </td>
        <td>
            <p>
                 160 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диапазон скоростей шпинделя
            </p>
        </td>
        <td>
            <p>
                 65-1810 об/мин
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Кол-во скоростей
            </p>
        </td>
        <td>
            <p>
                 18
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Торец шпинделя
            </p>
        </td>
        <td>
            <p>
                 D1-4
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диаметр отверстия шпинделя
            </p>
        </td>
        <td>
            <p>
                 38 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Конус отверстия шпинделя
            </p>
        </td>
        <td>
            <p>
                 MT 5 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диаметр отверстия пиноли задней бабки
            </p>
        </td>
        <td>
            <p>
                 32 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Макс. ход каретки
            </p>
        </td>
        <td>
            <p>
                 610 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Конус пиноли задней бабки
            </p>
        </td>
        <td>
            <p>
                 MT 3
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Вылет пиноли
            </p>
        </td>
        <td>
            <p>
                 100 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Макс. ход верхней салазки
            </p>
        </td>
        <td>
            <p>
                 75 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Ход поперечных салазок
            </p>
        </td>
        <td>
            <p>
                 130 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Автоматическая продольная подача
            </p>
        </td>
        <td>
            <p>
                 0,053-1,291 (40) мм/об
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Автоматическая поперечная подача
            </p>
        </td>
        <td>
            <p>
                 0,013-0,31(40) мм/об
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диапазон нарезаемых метрических резьб
            </p>
        </td>
        <td>
            <p>
                 0,4-7 (32) мм/об
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диапазон нарезаемых дюймовых резьб
            </p>
        </td>
        <td>
            <p>
                 4-60 (36) ниток/дюйм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Макс. сечение резца
            </p>
        </td>
        <td>
            <p>
                 16x16 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Питание станка
            </p>
        </td>
        <td>
            <p>
                 220 В, 50 Гц, 1,5 кВт
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Размер станка в упаковке (ДхШхВ)
            </p>
        </td>
        <td>
            <p>
                 1480х745х1465 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Вес нетто
            </p>
        </td>
        <td>
            <p>
                 500 кг
            </p>
        </td>
    </tr>
    </tbody>
    </table>";s:4:"TYPE";s:4:"HTML";} )
  • Технические характеристики
Универсальный токарно-винторезный станок METAL MASTER X3075M предназначен для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.

Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.

Конструктивные особенности:

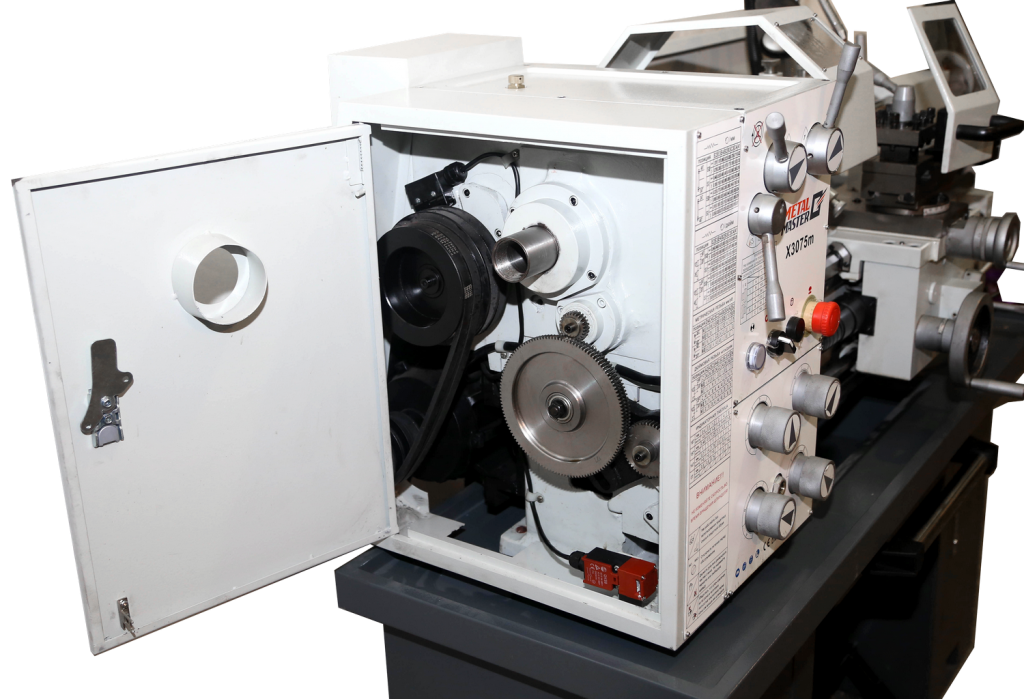

 Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

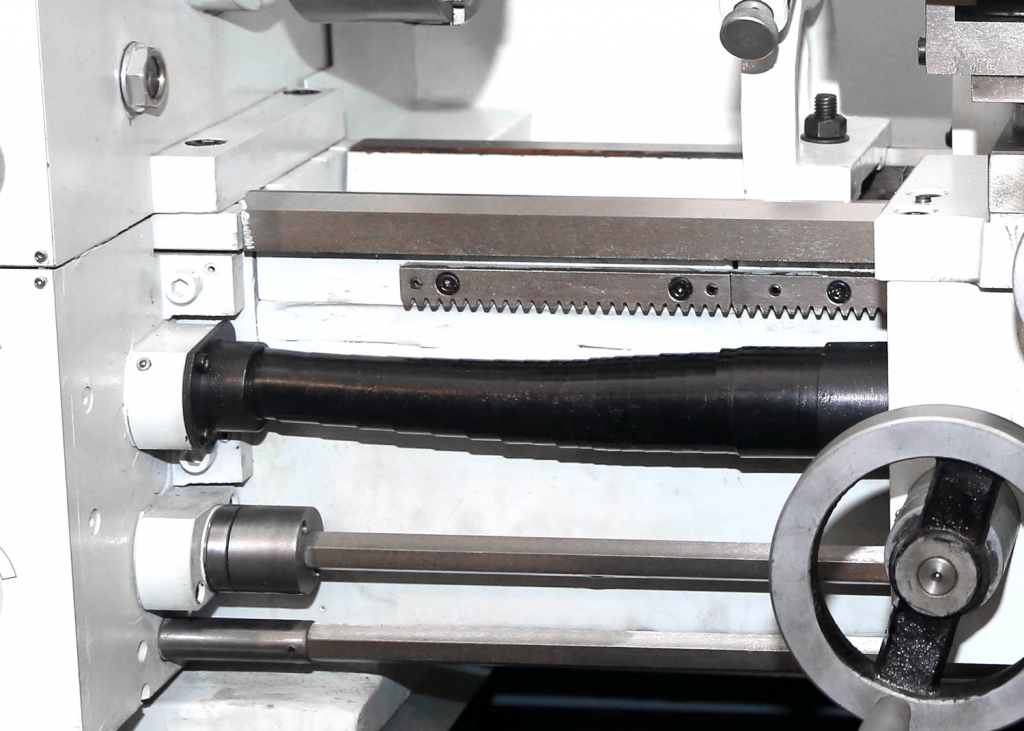

На ходовой винт смонтирован защитный кожух для защиты от стружки.

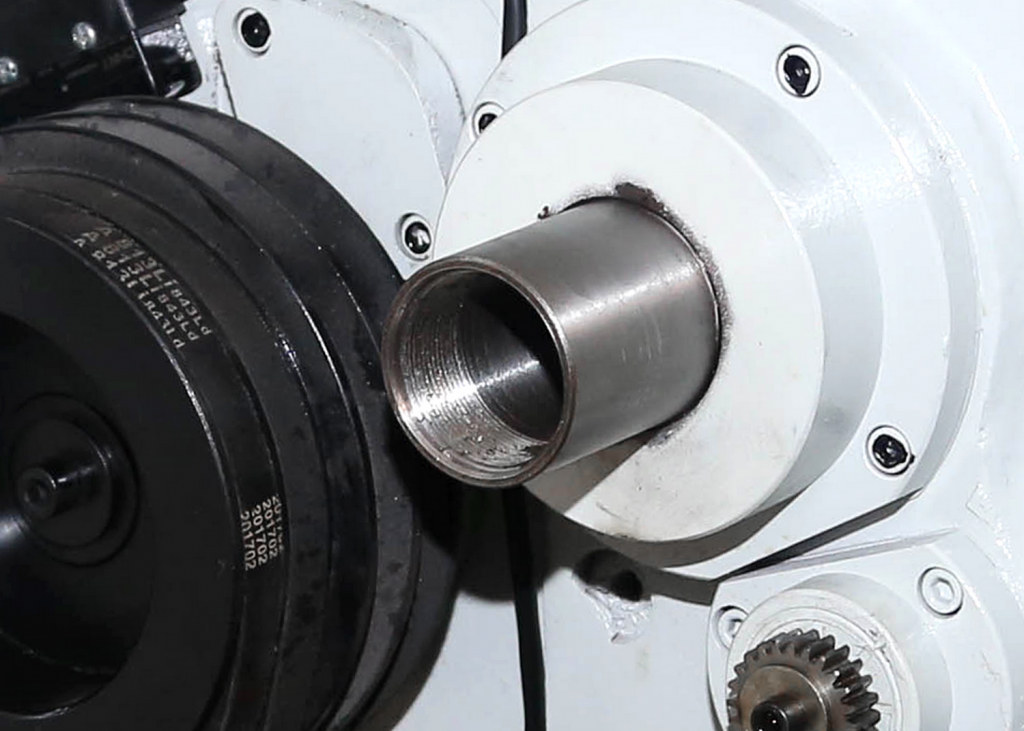

Внутренний диаметр шпинделя составляет 38 мм.

В стандартную комплектацию входят:
  • система подачи СОЖ

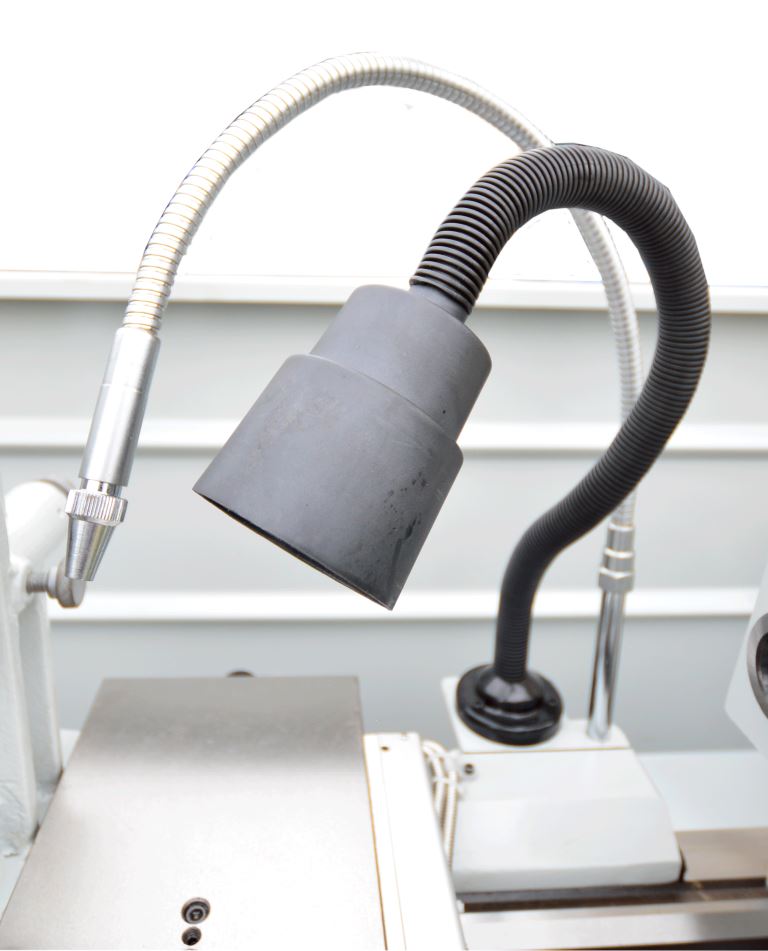

  • станочный светильник местного освещения

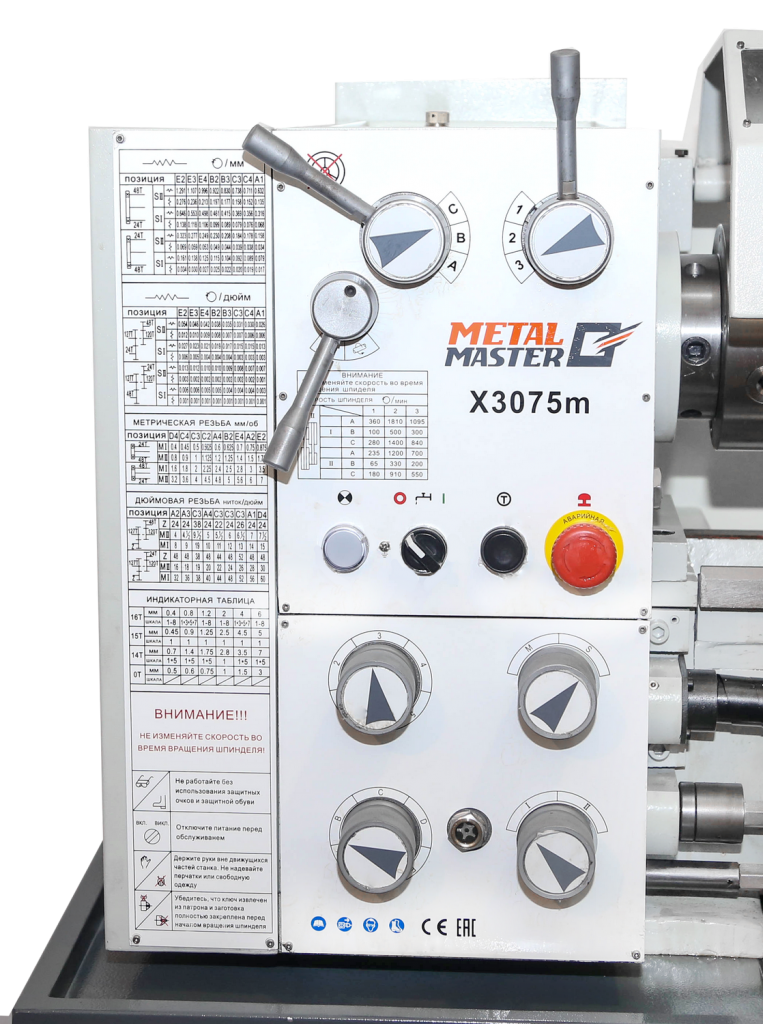

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

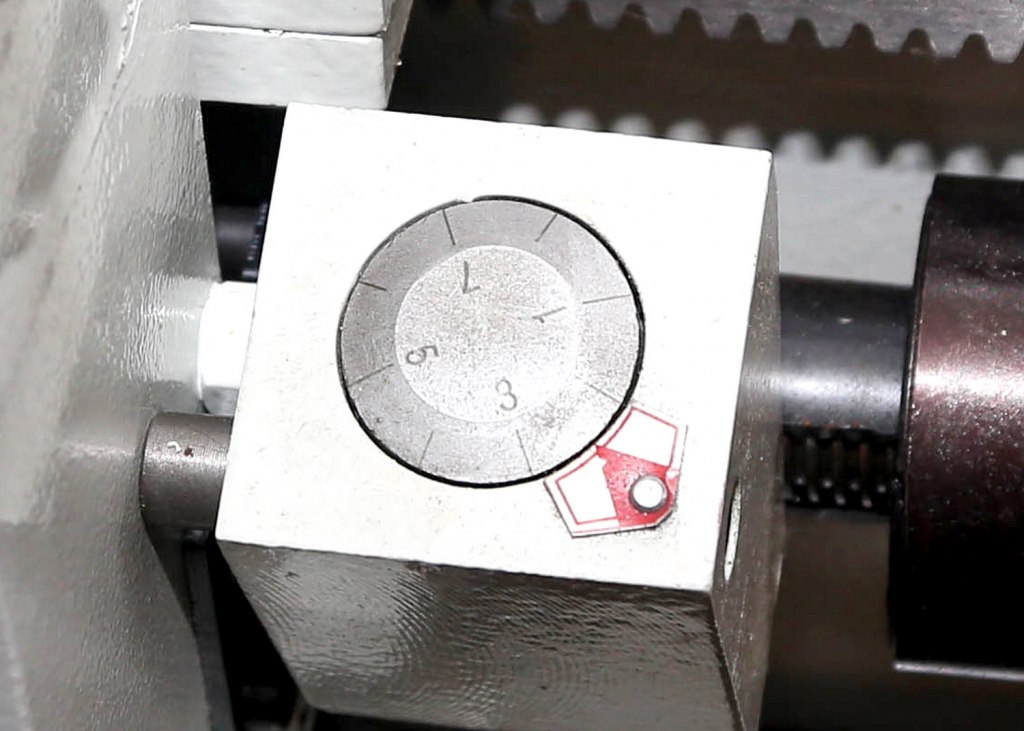

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

Все подвижные части станка оснащены тавотницами.

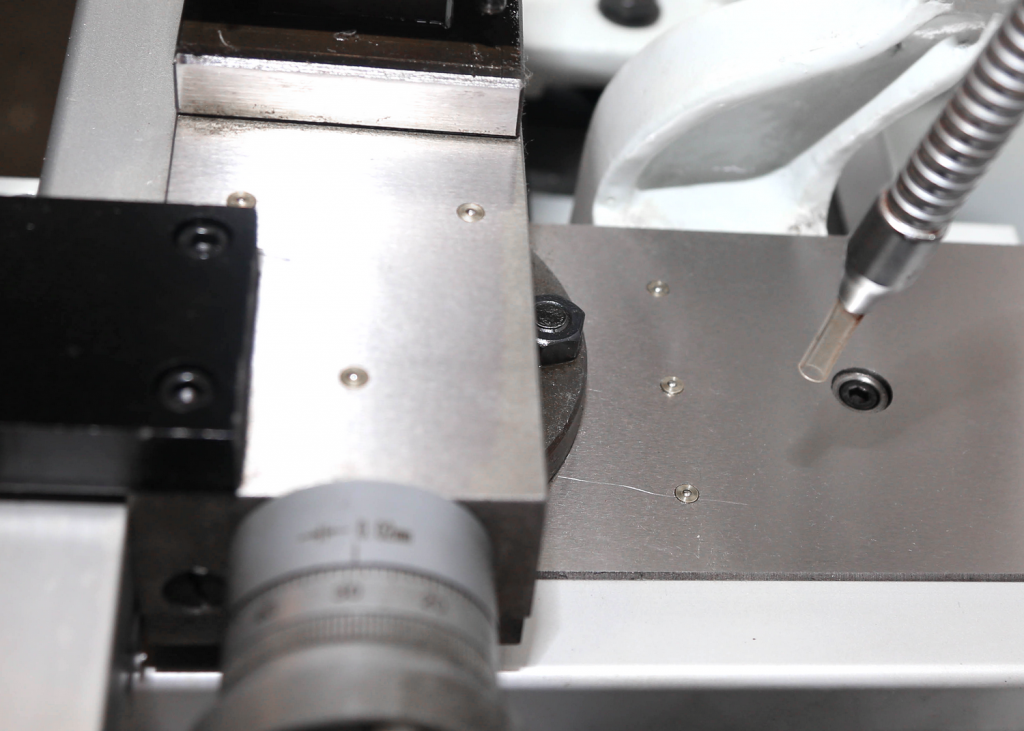

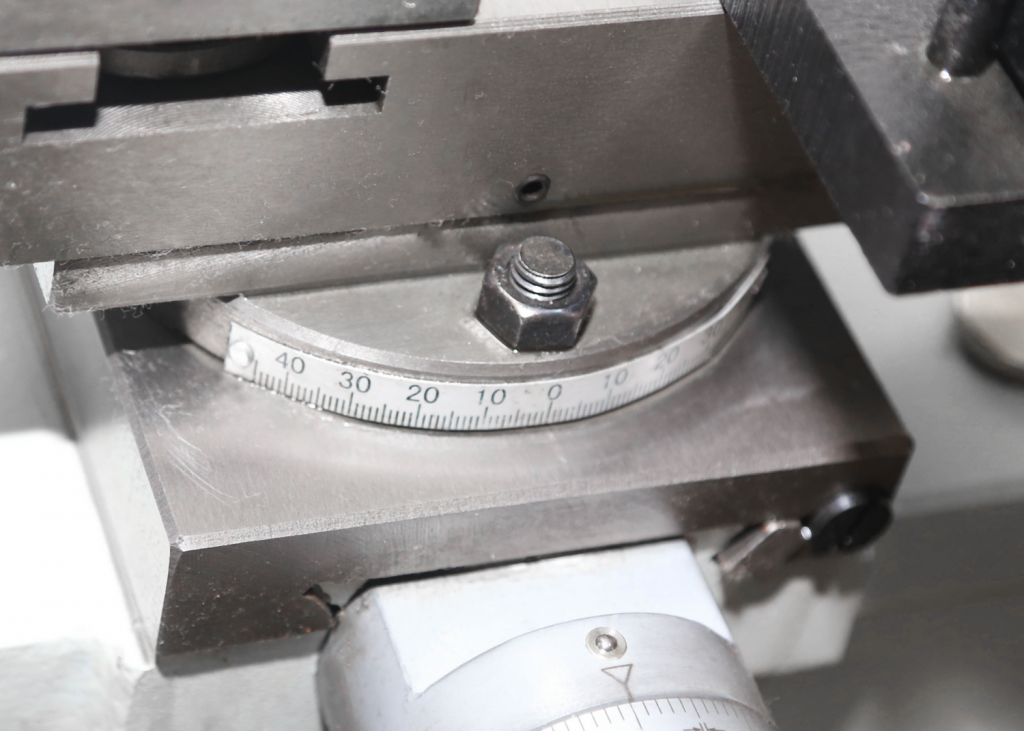

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°

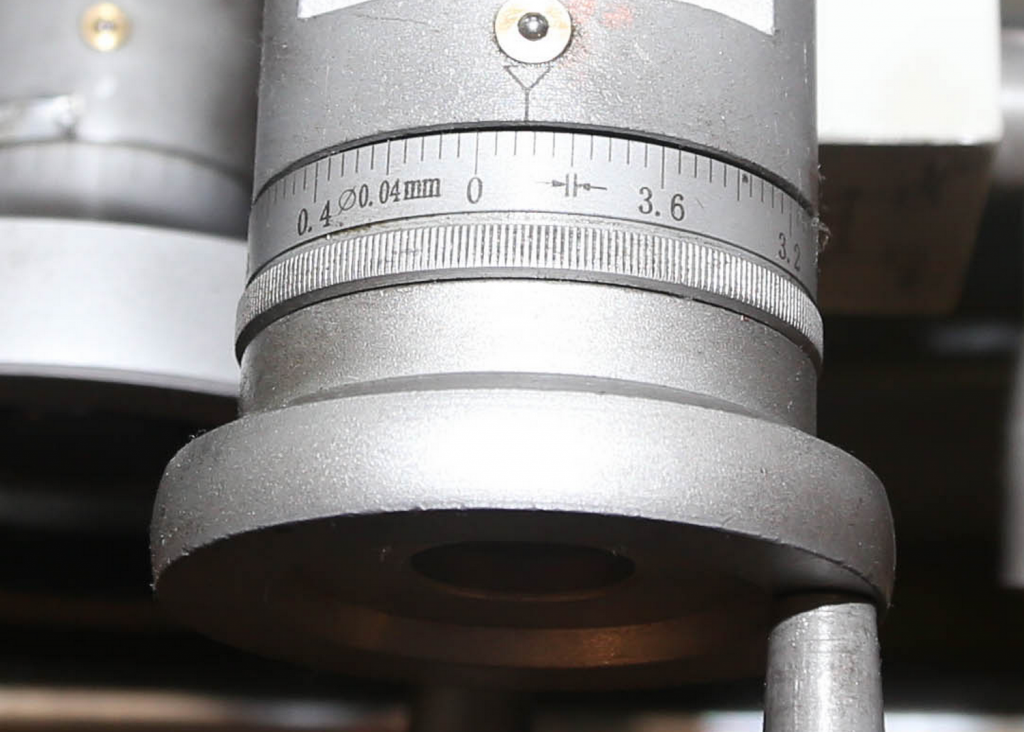

Все рукоятки оснащены четкими и удобными лимбами.

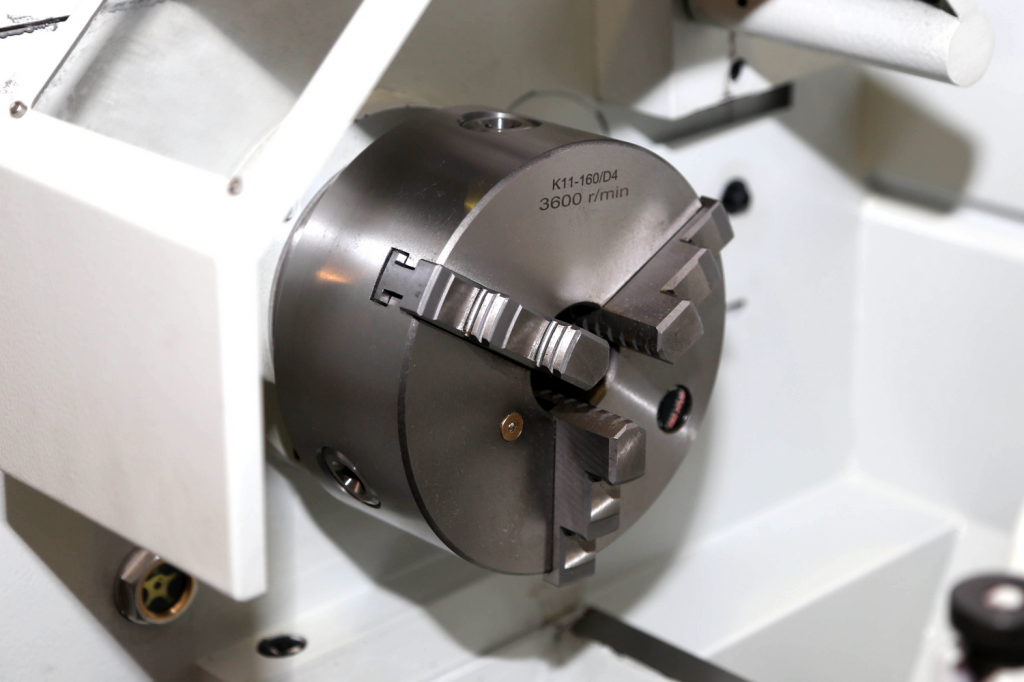

Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком.

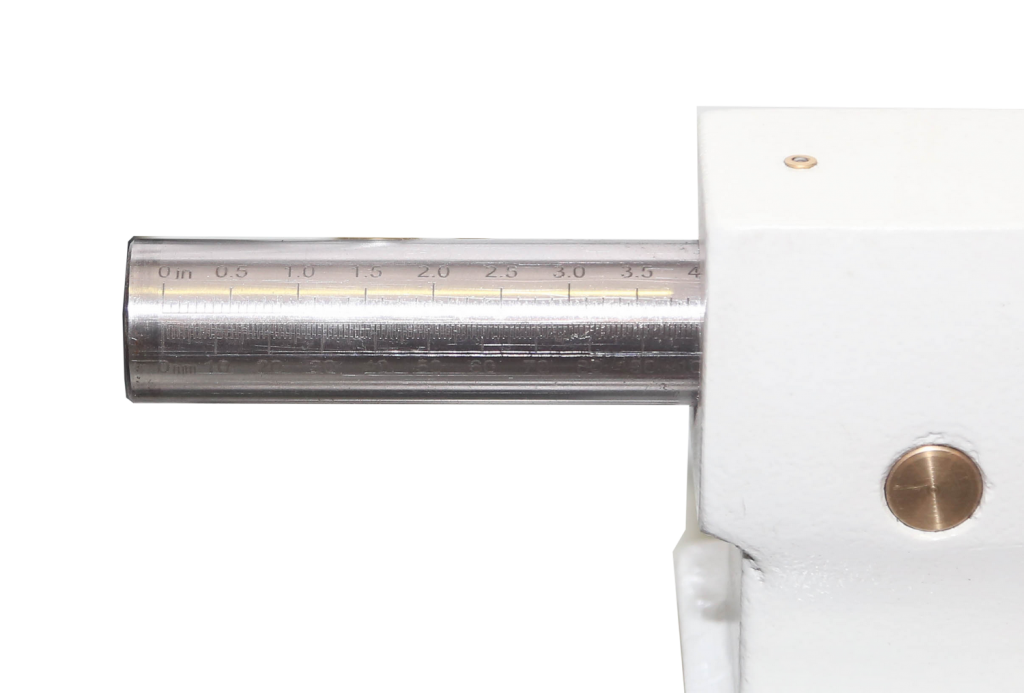

Вылет пиноли задней бабки – 100 мм.

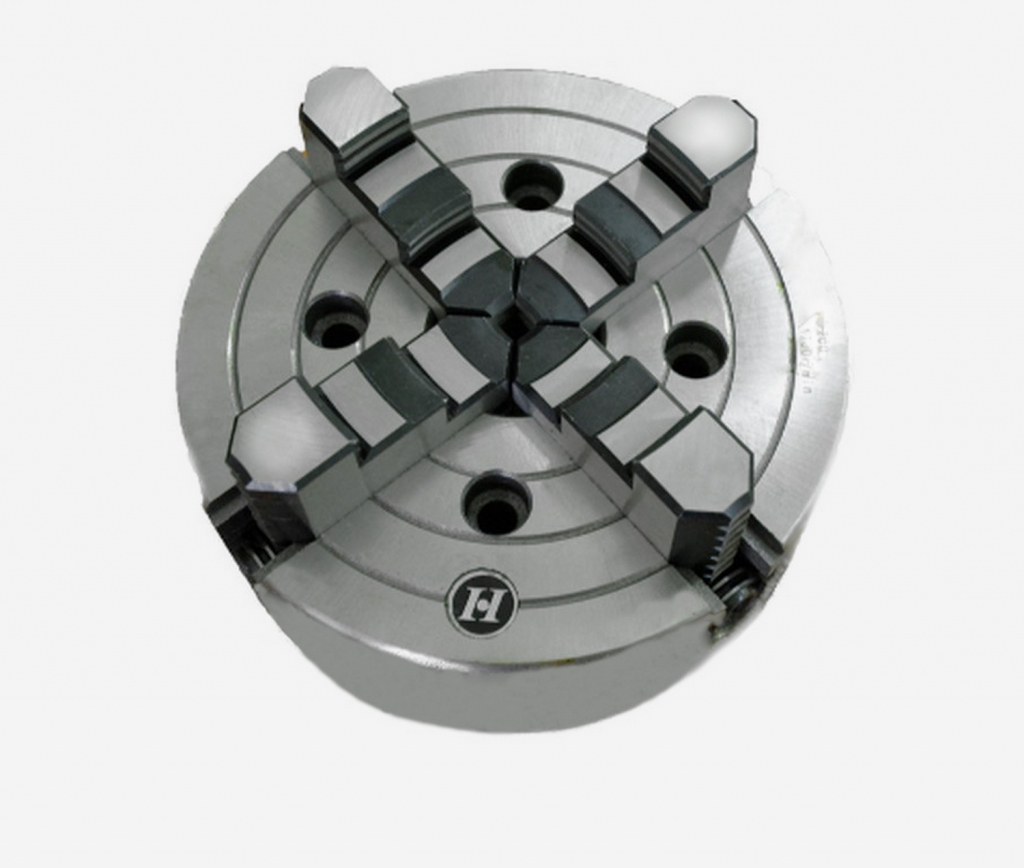

Четырехкулачковый патрон 200 мм. с независимым перемещением кулачков.

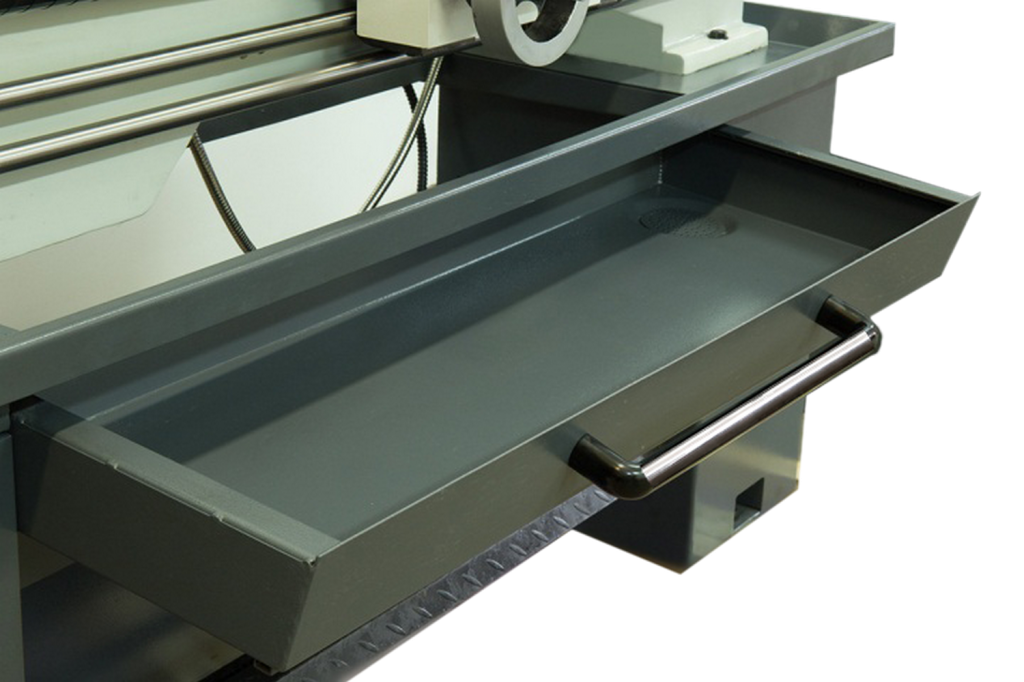

Станок оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.

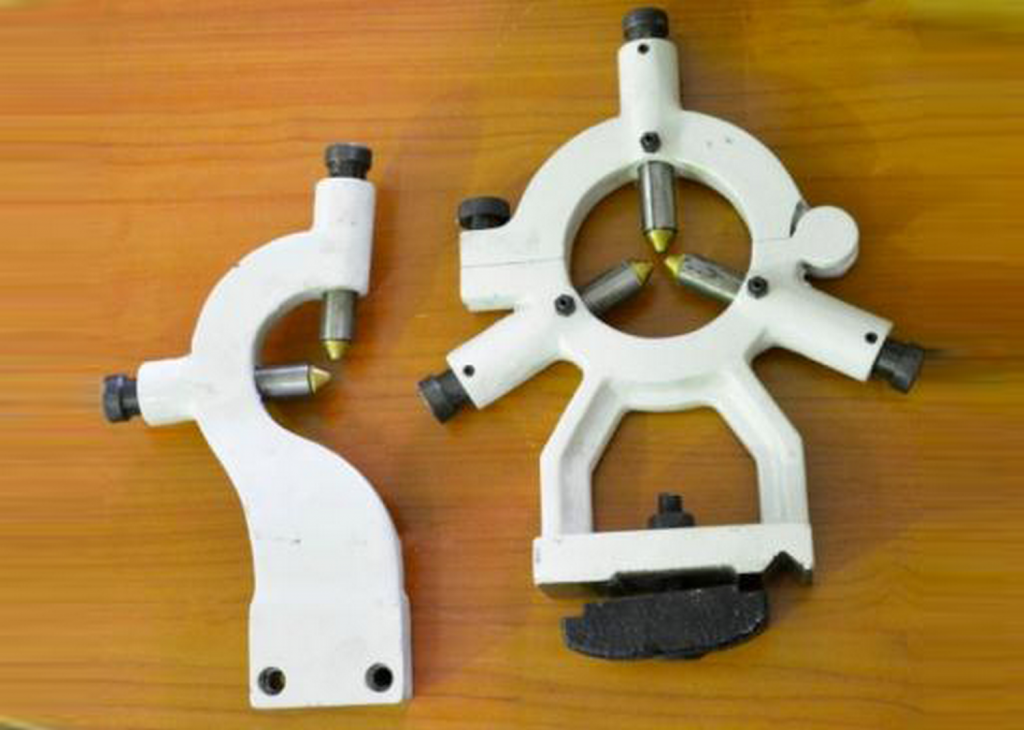

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

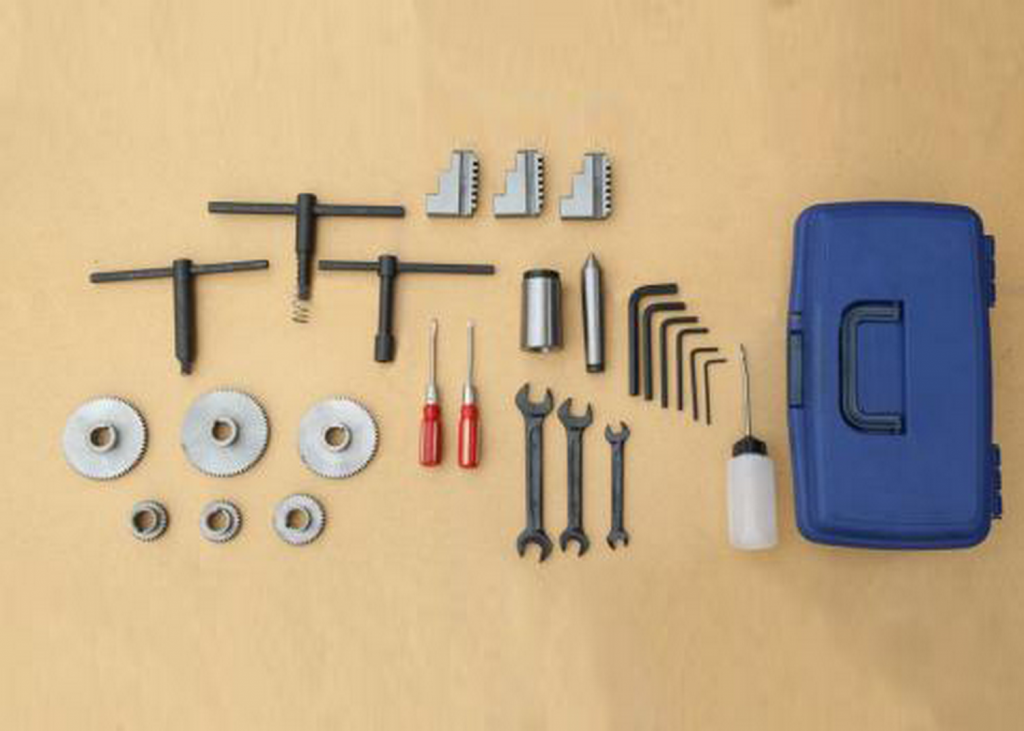

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.

Стандартная комплектация:

  • Система подачи СОЖ;
  • Патрон трехкулачковый 160 мм;
  • Обратные кулачки 3 шт;
  • Патрон четырехкулачковый 200 мм;
  • Люнет подвижный;
  • Люнет неподвижный;
  • Упорный центр;
  • Переходник с МК 5 на МК 3;
  • Сменные шестерни гитары;
  • Кожух патрона с выключателями;
  • Защита ходового винта;
  • Шпиндельный тормоз;
  • Светильник;
  • Защитный экран резцедержателя;
  • Резьбоуказатель;
  • Четырехпозиционный резцедержатель;
  • Инструментальный ящик:
    • Масленка;
    • Ключ резцедержателя;
    • Ключ патрона;
    • 2 отвертки;
    • Набор ключей;
    • Набор шестигранников.
  • Руководство пользователя.


Макс. диаметр обработки над станиной

300 мм

Макс. диаметр обработки над поперечными салазками

180 мм

Расстояние между центрами

750 мм

ГАП станка

150 мм

Макс. диаметр над выемкой в станине (при наличии)

430 мм

Диаметр 3-х кулачкового патрона

160 мм

Диапазон скоростей шпинделя

65-1810 об/мин

Кол-во скоростей

18

Торец шпинделя

D1-4

Диаметр отверстия шпинделя

38 мм

Конус отверстия шпинделя

MT 5 мм

Диаметр отверстия пиноли задней бабки

32 мм

Макс. ход каретки

610 мм

Конус пиноли задней бабки

MT 3

Вылет пиноли

100 мм

Макс. ход верхней салазки

75 мм

Ход поперечных салазок

130 мм

Автоматическая продольная подача

0,053-1,291 (40) мм/об

Автоматическая поперечная подача

0,013-0,31(40) мм/об

Диапазон нарезаемых метрических резьб

0,4-7 (32) мм/об

Диапазон нарезаемых дюймовых резьб

4-60 (36) ниток/дюйм

Макс. сечение резца

16x16 мм

Питание станка

220 В, 50 Гц, 1,5 кВт

Размер станка в упаковке (ДхШхВ)

1480х745х1465 мм

Вес нетто

500 кг
