Листогибочный гидравлический пресс METAL MASTER PressMaster 2040 Servo с ЧПУ TP10S

  MetalMaster
1 199 000.00 руб

Нужны специальные условия? Запросить скидку!

Хотите растянуть платеж? Купить в кредит/лизинг

ПОЛУЧИТЕ БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ

Получить консультацию менеджера
  • Описание
    • Array ( [ID] => 3776 [IBLOCK_ID] => 147 [NAME] => Технические характеритики [ACTIVE] => Y [SORT] => 190 [CODE] => tech [DEFAULT_VALUE] => Array ( [TEXT] => Array [TYPE] => HTML ) [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => HTML [USER_TYPE_SETTINGS] => Array ( [height] => 200 ) [HINT] => [~NAME] => Технические характеритики [~DEFAULT_VALUE] => Array ( [TEXT] => Array [TYPE] => HTML ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => Array ( [TEXT] => <table border="1" cellspacing="0" cellpadding="0"> <tbody> <tr> <td> <p> Усилие </p> </td> <td> <p> 40 т </p> </td> </tr> <tr> <td> <p> Длина рабочего стола </p> </td> <td> <p> 2000 м </p> </td> </tr> <tr> <td> <p> Расстояние между колоннами </p> </td> <td> <p> 1600 мм </p> </td> </tr> <tr> <td> <p> Глубина зева </p> </td> <td> <p> 250 мм </p> </td> </tr> <tr> <td> <p> Ход пуансона </p> </td> <td> <p> 100 мм </p> </td> </tr> <tr> <td> <p> Расстояние между столом и траверсой </p> </td> <td> <p> 350 мм </p> </td> </tr> <tr> <td> <p> Скорость рабочая/прямого/обратного хода </p> </td> <td> <p> 15/90/70 мм/с </p> </td> </tr> <tr> <td> <p> Ход по оси X (задний стол) </p> </td> <td> <p> 600 мм </p> </td> </tr> <tr> <td> <p> Точность хода по оси Х </p> </td> <td> <p> ±0,1 мм </p> </td> </tr> <tr> <td> <p> Ход по оси R (ручная регулировка заднего стола по высоте) </p> </td> <td> <p> 100 мм </p> </td> </tr> <tr> <td> <p> Количество пальцев заднего упора </p> </td> <td> <p> 2 шт </p> </td> </tr> <tr> <td> <p> Мощность двигателя </p> </td> <td> <p> 4 кВт </p> </td> </tr> <tr> <td> <p> Габаритные размеры </p> </td> <td> <p> 2600х1600х2000 мм </p> </td> </tr> <tr> <td> <p> Масса нетто/брутто </p> </td> <td> <p> 3100/3150 кг </p> </td> </tr> </tbody> </table> <br> [TYPE] => HTML ) [PROPERTY_VALUE_ID] => 280984 [DESCRIPTION] => [~VALUE] => Array ( [TEXT] =>

    Усилие

    40 т

    Длина рабочего стола

    2000 м

    Расстояние между колоннами

    1600 мм

    Глубина зева

    250 мм

    Ход пуансона

    100 мм

    Расстояние между столом и траверсой

    350 мм

    Скорость рабочая/прямого/обратного хода

    15/90/70 мм/с

    Ход по оси X (задний стол)

    600 мм

    Точность хода по оси Х

    ±0,1 мм

    Ход по оси R (ручная регулировка заднего стола по высоте)

    100 мм

    Количество пальцев заднего упора

    2 шт

    Мощность двигателя

    4 кВт

    Габаритные размеры

    2600х1600х2000 мм

    Масса нетто/брутто

    3100/3150 кг


    [TYPE] => HTML ) [~DESCRIPTION] => [DISPLAY_VALUE] =>

    Усилие

    40 т

    Длина рабочего стола

    2000 м

    Расстояние между колоннами

    1600 мм

    Глубина зева

    250 мм

    Ход пуансона

    100 мм

    Расстояние между столом и траверсой

    350 мм

    Скорость рабочая/прямого/обратного хода

    15/90/70 мм/с

    Ход по оси X (задний стол)

    600 мм

    Точность хода по оси Х

    ±0,1 мм

    Ход по оси R (ручная регулировка заднего стола по высоте)

    100 мм

    Количество пальцев заднего упора

    2 шт

    Мощность двигателя

    4 кВт

    Габаритные размеры

    2600х1600х2000 мм

    Масса нетто/брутто

    3100/3150 кг


    )
  • Технические характеристики

Листогибочный пресс Metal Master PressMaster 2040 Servo имеет жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ TP10S с сенсорным экраном. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает сервопривод и высокоточные ШВП с направляющими и датчиком обратной связи.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА
ЧПУ двухосевой TP10S с сенсорным экраном
Приводы по осям X/Y Серводвигатель
Электроавтоматика Schneider
Двигатель Siemens
Инвертор Delta
Уплотнения NOK Japan
Масляный насос Шестеренный
Инструмент Матрица 4-сторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 2 штуки
Пульт управления На поворотном кронштейне
Педаль управления Выносная, с кнопкой аварийного останова

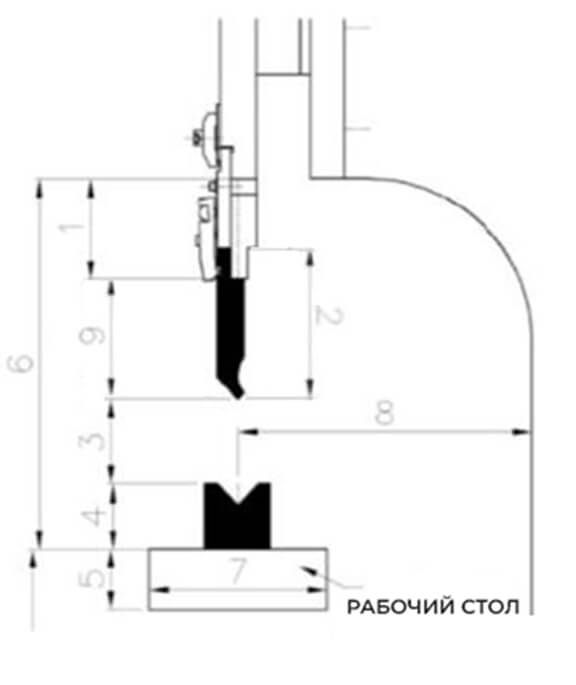

Расстояние Длина, мм
1 100
2 150
3 75
4 55
5 50
6 350
7 160
8 250
9 120

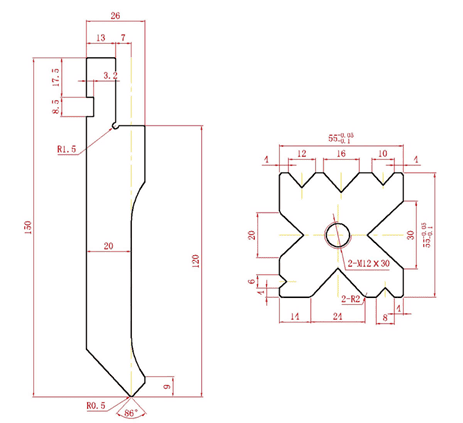

Верхний и нижний инструмент:


                    Пуансон                                                  Матрица


Особенности:

  • Оптимальное сочетание цены и качества
    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
  • Широкий спектр функциональных характеристик
    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
  • Высокая производительность
    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
  • Надежность и износостойкость конструкции
    Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения.
  • Точность и простота настройки на работу с необходимой толщиной листа
    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
  • Простота в использовании
    На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
  • Безопасность
    Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
Конструктивные особенности:

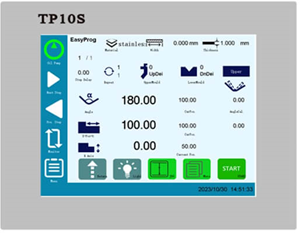

 Панель управления

На панели управления расположен ЧПУ TP10S с сенсорным экраном, ЧПУ TP10S позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов. При этом, поддержка работы с серводвигателем оси Х, позволяет корректировать и осуществлять точную настройку на необходимые размеры гиба.

Система ЧПУ TP10S с сенсорным экраном имеет:

  • 7-дюймовый цветной сенсорный TFT-экран и высокая контрастность;
  • Сервопривод по осям X и Y для достижения высокоскоростного и высокоточного позиционирования, повышения эффективности и точности обработки;
  • Доступно сохранение 16 программ, каждая программа 25 рабочих шагов;
  • Управление положением заднего упора;
  • Управление положением слайдера (верхней балки);
  • Таблица конфигурации для настройки последовательности клапанов;
  • Программное ограничение хода;
  • Программирование угла, система автоматически рассчитывает глубину гиба;
  • Функция резервного копирования и восстановления параметров;
  • Имеется функция автоматического обнаружения помех и столкновений;
  • Интерактивный дисплей и система оповещения об ошибках и авариях;
  • Функция регулировки обратного расстояния повышает эффективность работы машины;
  • Позиционирование точки зажима регулируется автоматически;
  • Внесение параметров гибочного инструмента;
  • Несколько режимов работы (движение точки, одновременное, непрерывное);
  • Сохраняются данные параметров, места установки и программы.

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

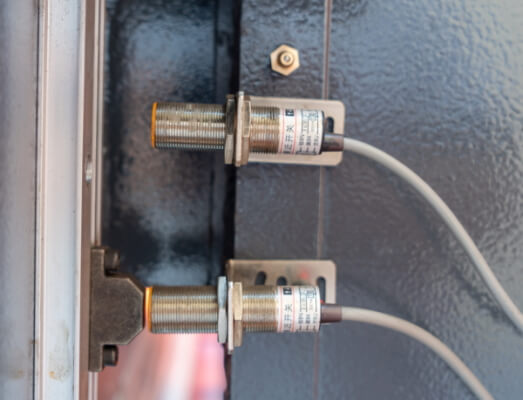

Защита задней стенки c концевым выключателем

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

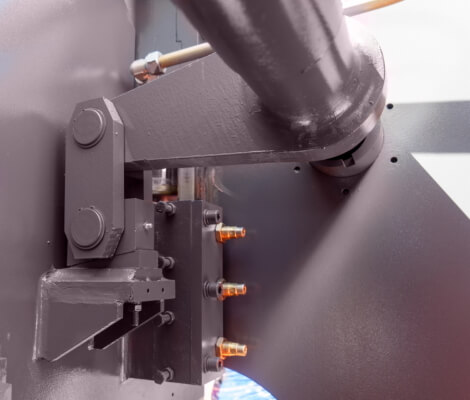

Синхронизация работы цилиндров через торсионный вал.

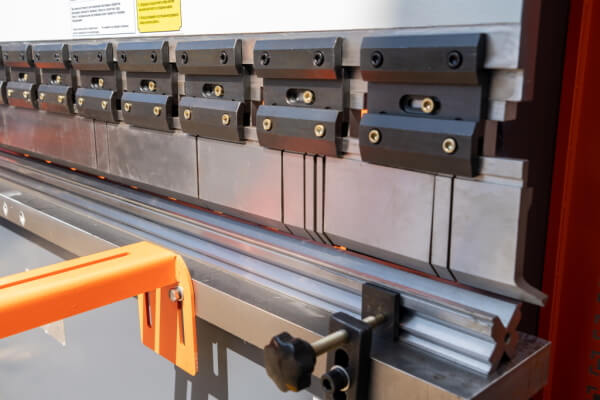

Станок оснащен сегментным верхним инструментом.

Размеры сегментов: 100 мм+500 мм+165 мм+40 мм+50 мм+ 300 мм+500 мм+200 мм+20 мм+15 мм+ 10 мм+100 мм

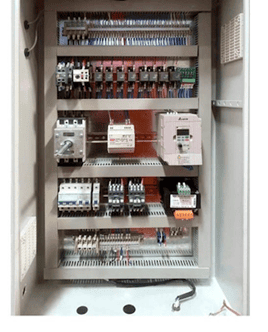

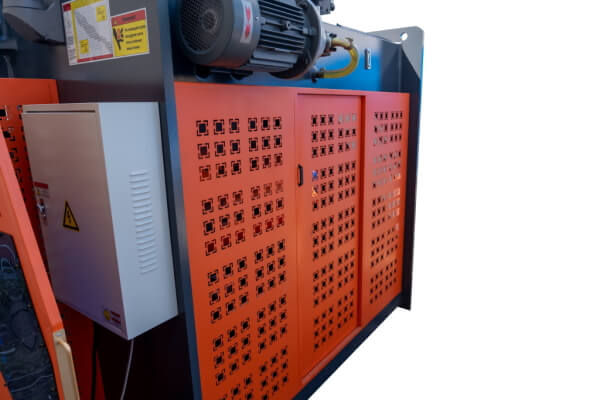

Электро-шкаф

Электро-шкаф служит для размещения электрооборудования станка. В станках серии PressMaster Servo используется электрооборудование компании Schneider Electric.

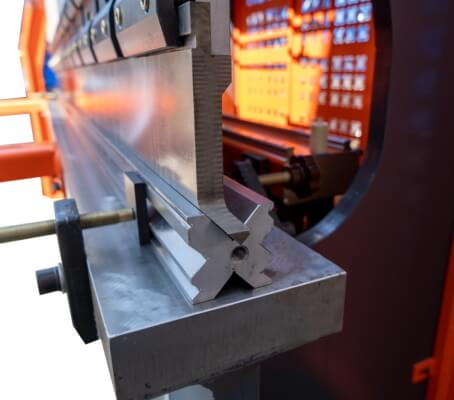

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.
Нижний инструмент (Матрица) - многоручьевая 4-х сторонняя матрица.

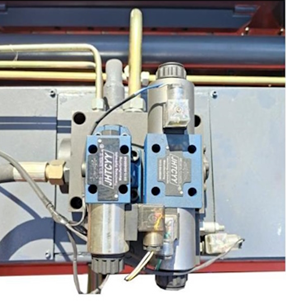

Гидравлическая система бренда Rexroth расположена на верхней части станка.

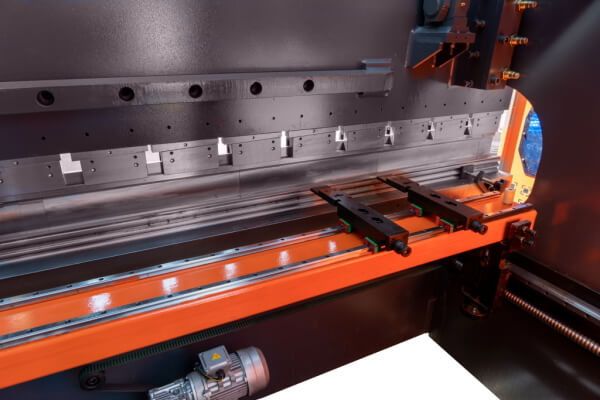

Задний упор с линейными направляющими

Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

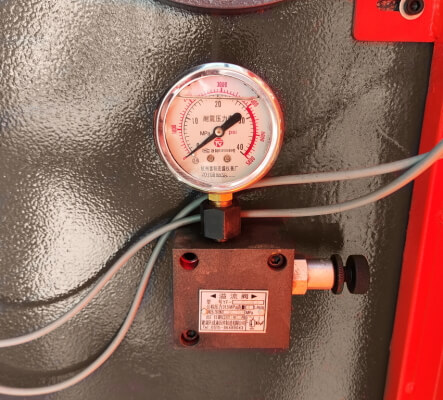

Манометр и регулятор усилия пресса

Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

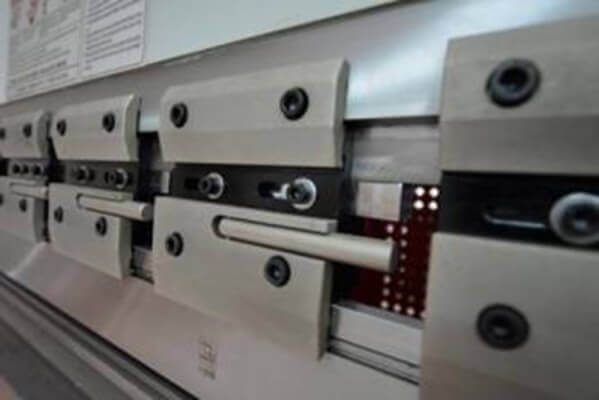

Быстросъёмный инструмент

Быстросъемный инструмент в разы ускоряет процесс смены инструмента.


Дополнительные опции:

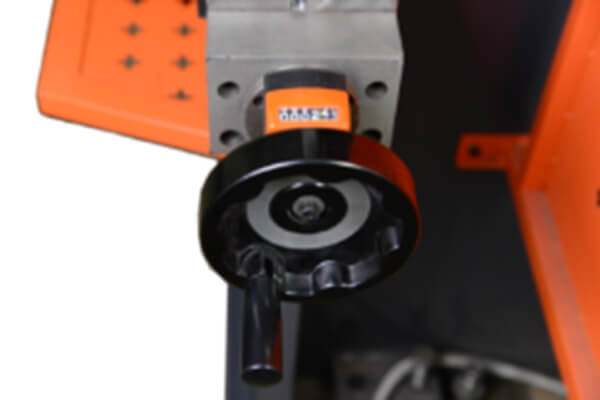

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.


Стандартная комплектация:

  1. Двухосевая система ЧПУ TP10S с сенсорным экраном;
  2. Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
  3. Сервоприводы по осям Y, X;
  4. Боковое и заднее защитные ограждения;
  5. Электроавтоматика Schneider;
  6. Зубчатый масляный насос;
  7. Быстросъёмный инструмент;
  8. Главный двигатель бренда Siemens.

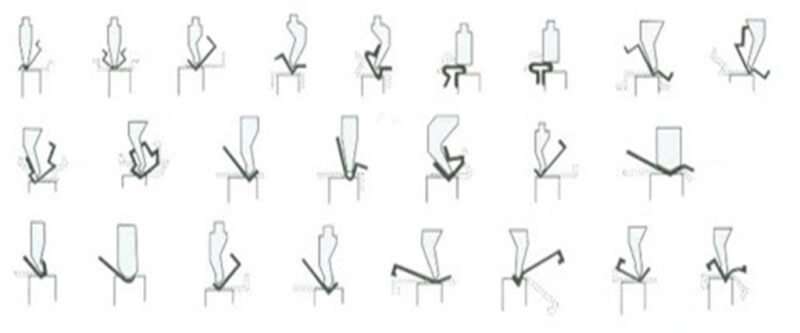

Профили, получаемые при использовании листогиба:



Усилие

40 т

Длина рабочего стола

2000 м

Расстояние между колоннами

1600 мм

Глубина зева

250 мм

Ход пуансона

100 мм

Расстояние между столом и траверсой

350 мм

Скорость рабочая/прямого/обратного хода

15/90/70 мм/с

Ход по оси X (задний стол)

600 мм

Точность хода по оси Х

±0,1 мм

Ход по оси R (ручная регулировка заднего стола по высоте)

100 мм

Количество пальцев заднего упора

2 шт

Мощность двигателя

4 кВт

Габаритные размеры

2600х1600х2000 мм

Масса нетто/брутто

3100/3150 кг


Array
