Форматно-раскроечный станок SCM Class SI 300

  SCM GROUP  (Италия)

Нужны специальные условия? Запросить цену!

Хотите растянуть платеж? Купить в кредит/лизинг

ПОЛУЧИТЕ БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ

Получить консультацию менеджера
  • Описание
    • Array ( [ID] => 3762 [IBLOCK_ID] => 145 [NAME] => Технические характеритики [ACTIVE] => Y [SORT] => 180 [CODE] => tech [DEFAULT_VALUE] => Array ( [TEXT] => [TYPE] => HTML ) [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => HTML [USER_TYPE_SETTINGS] => Array ( [height] => 200 ) [HINT] => [~NAME] => Технические характеритики [~DEFAULT_VALUE] => Array ( [TEXT] => [TYPE] => HTML ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => Array ( [TEXT] => a:2:{s:4:"TEXT";s:2239:"<table border="1" cellspacing="0" cellpadding="0"> <tbody> <tr> <td> <p> Максимальная высота пропила (пила 315 мм) при 90° </p> </td> <td> <p align="center"> 100 мм </p> </td> </tr> <tr> <td> <p> Максимальная высота пропила (пила 315 мм) при 45° </p> </td> <td> <p align="center"> 70 мм </p> </td> </tr> <tr> <td> <p> Угол наклона пилы </p> </td> <td> <p align="center"> 45° </p> </td> </tr> <tr> <td> <p> Подъем-опускание и наклон пилы </p> </td> <td> <p align="center"> ручное </p> </td> </tr> <tr> <td> <p> Частота вращения основной пилы </p> </td> <td> <p align="center"> 4000 об/мин </p> </td> </tr> <tr> <td> <p> Частота вращения подрезного диска </p> </td> <td> <p align="center"> 8500 об/мин </p> </td> </tr> <tr> <td> <p> Мощность двигателя основной пилы </p> </td> <td> <p align="center"> 5 кВт </p> </td> </tr> <tr> <td> <p> Мощность двигателя подрезного узла </p> </td> <td> <p align="center"> 1,3 кВт </p> </td> </tr> <tr> <td> <p> Размеры обрабатываемой плиты с кареткой 3200 мм </p> </td> <td> <p align="center"> 3200x3200 мм </p> </td> </tr> <tr> <td> <p> Ширина пропила по параллельной направляющей линейке </p> </td> <td> <p align="center"> 1270 мм </p> </td> </tr> <tr> <td> <p> Диаметр аспирационного патрубка: </p> <p> - на станине </p> <p> - на расклинивающем ноже </p> </td> <td> <p align="center">   </p> <p align="center"> 120 мм </p> <p align="center"> 60 мм </p> </td> </tr> <tr> <td> <p> Транспортные размеры станка </p> </td> <td> <p align="center"> 2270х1150х1130 мм </p> </td> </tr> <tr> <td> <p> Транспортные размеры каретки </p> </td> <td> <p align="center"> 3710х490х230 мм </p> </td> </tr> <tr> <td> <p> Масса станка </p> </td> <td> <p align="center"> 874+140 кг </p> </td> </tr> </tbody> </table> <br>";s:4:"TYPE";s:4:"HTML";} [TYPE] => TEXT ) [PROPERTY_VALUE_ID] => 67344 [DESCRIPTION] => [~VALUE] => Array ( [TEXT] => a:2:{s:4:"TEXT";s:2239:"

    Максимальная высота пропила (пила 315 мм) при 90°

    100 мм

    Максимальная высота пропила (пила 315 мм) при 45°

    70 мм

    Угол наклона пилы

    45°

    Подъем-опускание и наклон пилы

    ручное

    Частота вращения основной пилы

    4000 об/мин

    Частота вращения подрезного диска

    8500 об/мин

    Мощность двигателя основной пилы

    5 кВт

    Мощность двигателя подрезного узла

    1,3 кВт

    Размеры обрабатываемой плиты с кареткой 3200 мм

    3200x3200 мм

    Ширина пропила по параллельной направляющей линейке

    1270 мм

    Диаметр аспирационного патрубка:

    - на станине

    - на расклинивающем ноже



    120 мм

    60 мм

    Транспортные размеры станка

    2270х1150х1130 мм

    Транспортные размеры каретки

    3710х490х230 мм

    Масса станка

    874+140 кг


    ";s:4:"TYPE";s:4:"HTML";} [TYPE] => TEXT ) [~DESCRIPTION] => [DISPLAY_VALUE] => a:2:{s:4:"TEXT";s:2239:"<table border="1" cellspacing="0" cellpadding="0">
    <tbody>
    <tr>
        <td>
            <p>
                 Максимальная высота пропила (пила 315 мм) при 90°
            </p>
        </td>
        <td>
            <p align="center">
                 100 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Максимальная высота пропила (пила 315 мм) при 45°
            </p>
        </td>
        <td>
            <p align="center">
                 70 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Угол наклона пилы
            </p>
        </td>
        <td>
            <p align="center">
                 45°
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Подъем-опускание и наклон пилы
            </p>
        </td>
        <td>
            <p align="center">
                 ручное
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Частота вращения основной пилы
            </p>
        </td>
        <td>
            <p align="center">
                 4000 об/мин
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Частота вращения подрезного диска
            </p>
        </td>
        <td>
            <p align="center">
                 8500 об/мин
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Мощность двигателя основной пилы
            </p>
        </td>
        <td>
            <p align="center">
                 5 кВт
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Мощность двигателя подрезного узла
            </p>
        </td>
        <td>
            <p align="center">
                 1,3 кВт
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Размеры обрабатываемой плиты с кареткой 3200 мм
            </p>
        </td>
        <td>
            <p align="center">
                 3200x3200 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Ширина пропила по параллельной направляющей линейке
            </p>
        </td>
        <td>
            <p align="center">
                 1270 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Диаметр аспирационного патрубка:
            </p>
            <p>
                 - на станине
            </p>
            <p>
                 - на расклинивающем ноже
            </p>
        </td>
        <td>
            <p align="center">

            </p>
            <p align="center">
                 120 мм
            </p>
            <p align="center">
                 60 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Транспортные размеры станка
            </p>
        </td>
        <td>
            <p align="center">
                 2270х1150х1130 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Транспортные размеры каретки
            </p>
        </td>
        <td>
            <p align="center">
                 3710х490х230 мм
            </p>
        </td>
    </tr>
    <tr>
        <td>
            <p>
                 Масса станка
            </p>
        </td>
        <td>
            <p align="center">
                 874+140 кг
            </p>
        </td>
    </tr>
    </tbody>
    </table>
    <br>";s:4:"TYPE";s:4:"HTML";} )
  • Технические характеристики

Форматно-раскроечный станок SCM SI 300 CLASS применяется на крупных промышленных предприятиях для осуществления всех видов распила (продольного, поперечного, углового) деталей из заготовок, выпущенных из древесины хвойных и лиственных пород, плитных и листовых материалов на ее основе, а также пластика, цветных и листовых метало небольшой толщины.

Конструктивные особенности:

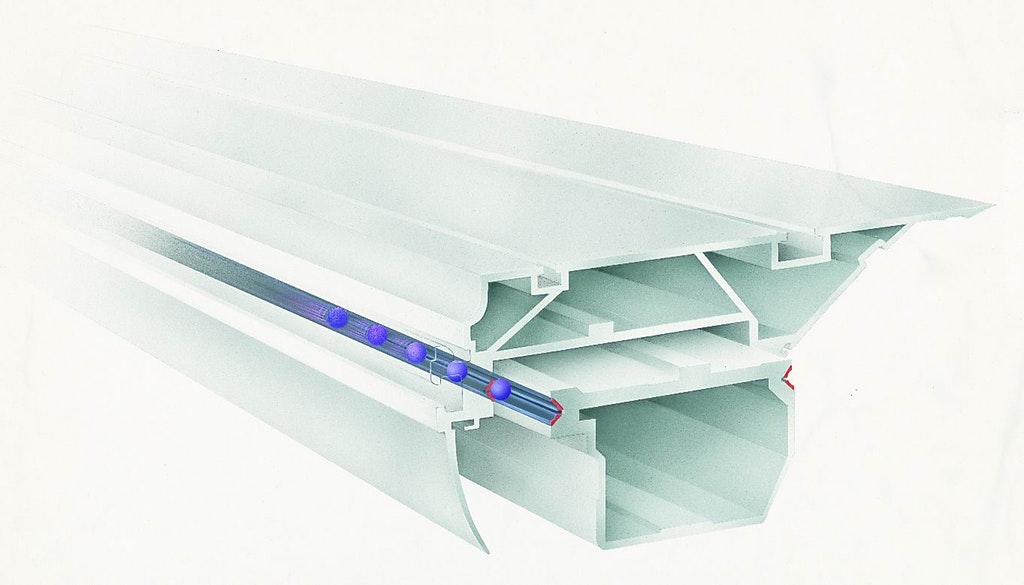

 Анодированная алюминиевая пильная каретка перемещается по высокоточным закаленным стальным направляющим со специальной вогнутой фрезеровкой (в виде арки), которые фиксируются на каретке механически, методом вальцевания.

Каретка: неизменное во времени качество и точность.
Каретка необслуживаемая и никогда не потребует вмешательства в подвижный механизм с направляющими радиусного профиля (разработка Scm).
Длина каретки 3200 мм

Рамный стол с быстрой настройкой телескопической упорной линейки для угловых резов. Удлинение стола на выходе

Эксцентриковые прижимы

Параллельная направляющая линейка с ручным перемещением. Перемещение линейки по цилиндрической направляющей диаметром 40 мм с настройкой до долей миллиметра.

Прямой пуск электродвигателя.

Ручной подъем и наклон пильного узла с помощью маховичков, расположенных спереди станка.


Ручная регулировка подрезной пилы: простота и эффективность. Вертикальная и горизонтальная регулировка производятся механическими рукоятками, которые передают вращение напрямую регулируемому узлу. Поэтому достигается точность и мягкость перемещений. Механические ограничители позволяют быстро находить нужное положение. Расположение элементов управления подъема/наклона пил на лицевой панели.

Пильный узел: идеальный рез. Максимальная жесткость на скручивание и полное отсутствие вибраций обеспечивается закрытой конструкцией литого чугунного узла, что гарантирует идеальное выставление пил при наклоне и осуществлении сложных резов.

Пильный узел SCM вид спереди.

Пильный узел SCM вид сзади.




Максимальная высота пропила (пила 315 мм) при 90°

100 мм

Максимальная высота пропила (пила 315 мм) при 45°

70 мм

Угол наклона пилы

45°

Подъем-опускание и наклон пилы

ручное

Частота вращения основной пилы

4000 об/мин

Частота вращения подрезного диска

8500 об/мин

Мощность двигателя основной пилы

5 кВт

Мощность двигателя подрезного узла

1,3 кВт

Размеры обрабатываемой плиты с кареткой 3200 мм

3200x3200 мм

Ширина пропила по параллельной направляющей линейке

1270 мм

Диаметр аспирационного патрубка:

- на станине

- на расклинивающем ноже



120 мм

60 мм

Транспортные размеры станка

2270х1150х1130 мм

Транспортные размеры каретки

3710х490х230 мм

Масса станка

874+140 кг
